3. 개발결과 요약
□ 최종목표
4채널 이상 저장 기능이 있는 무인기 탑재용 20 MHz~7.5 GHz대역의 소형 디지털 신호수신시스템 개발
□ 개발대상 기술․제품의 개요
● HW(Hardware)
- 신호수신시스템 개발시제 : 1Ea
- 신호수신시스템 환경 비행시제 : 1Ea
- 모의시험장치 : 1Ea
- 분석시험장치 : 1Ea
- 저장모듈용 인터페이스 장치 : 1Ea
- 방향탐지안테나 : 1Ea
- 방향탐지장치 시험치구 : 1Ea

● SW(Software)<

3. 개발결과 요약
□ 최종목표
4채널 이상 저장 기능이 있는 무인기 탑재용 20 MHz~7.5 GHz대역의 소형 디지털 신호수신시스템 개발
□ 개발대상 기술․제품의 개요
● HW(Hardware)
- 신호수신시스템 개발시제 : 1Ea
- 신호수신시스템 환경 비행시제 : 1Ea
- 모의시험장치 : 1Ea
- 분석시험장치 : 1Ea
- 저장모듈용 인터페이스 장치 : 1Ea
- 방향탐지안테나 : 1Ea
- 방향탐지장치 시험치구 : 1Ea

● SW(Software)
- 신호분석시스템용 신호분석소프트웨어 : 1식
- 신호분석시스템용 DB소프트웨어 : 1식
- 신호수집장치 시험프로그램 : 1식
- 소프트웨어 신뢰성 시험 성적서 : 1식

□ 개발내용 및 결과

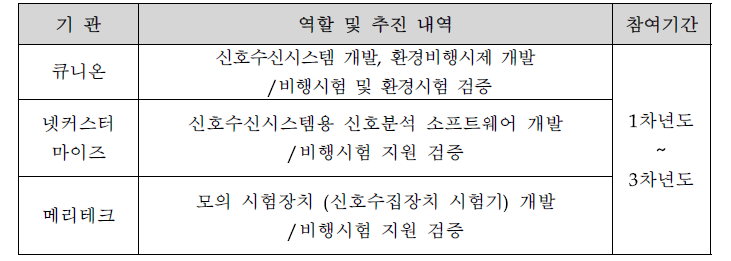

□ 큐니온
● HW(Hardware)

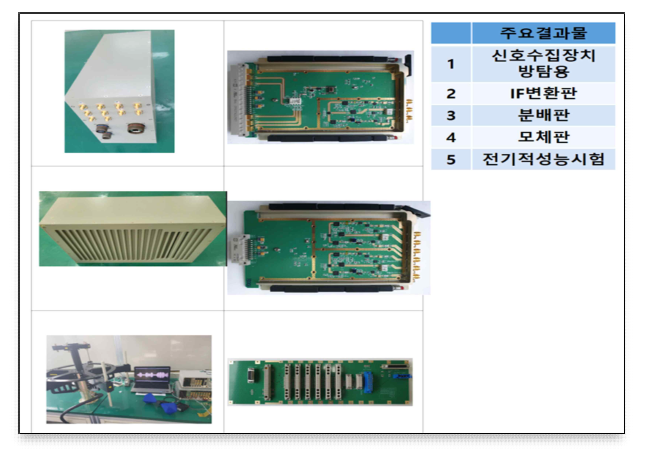

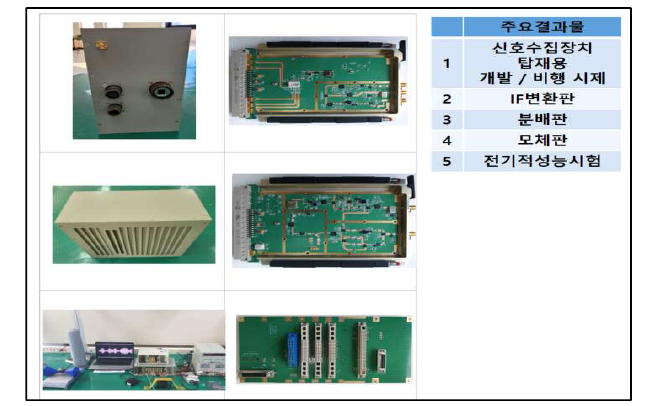

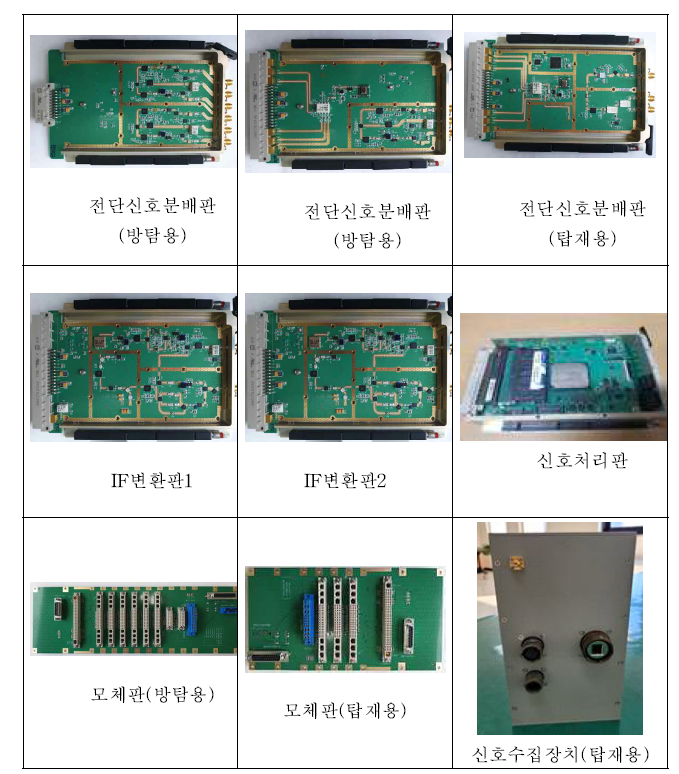

- 신호수신시스템 개발시제 1조, 환경 비행시제 1조 제작
- 방향탐지안테나 및 방향탐지장치 시험치구 각각 1조 제작

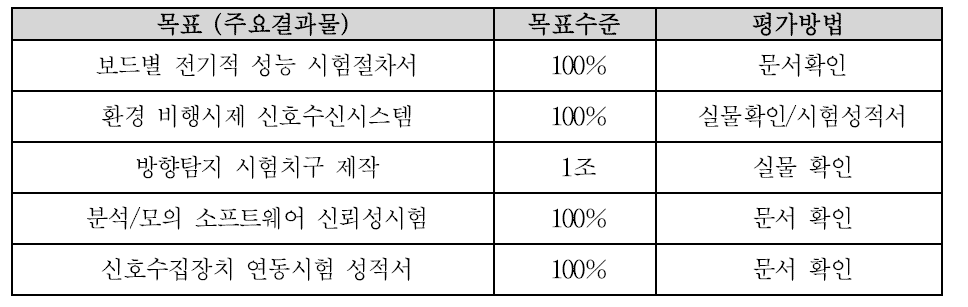

● 시험 평가

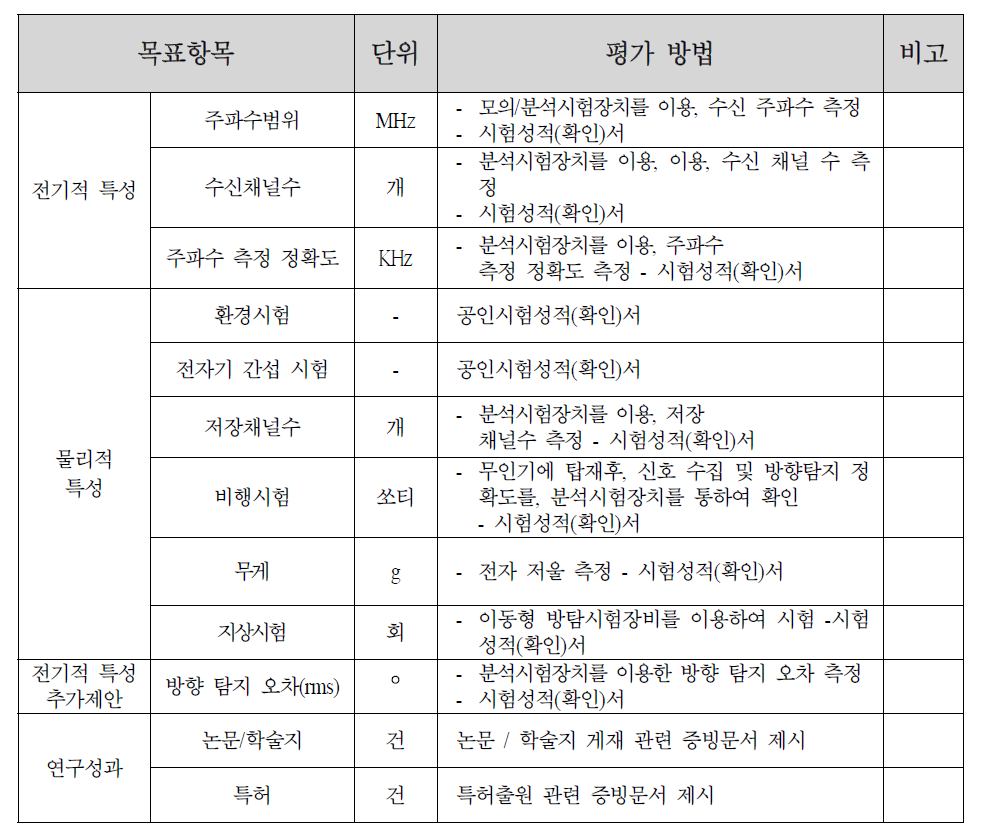

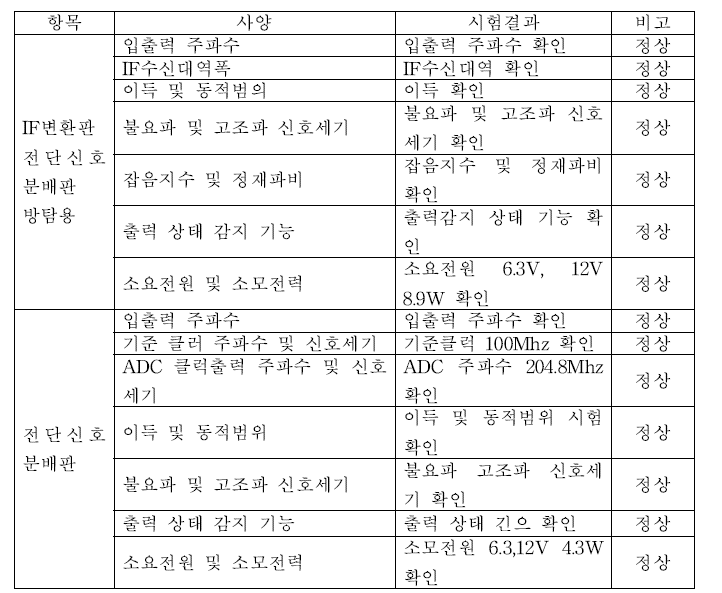

- 신호수신시스템 전기적 시험 절차서/성적서

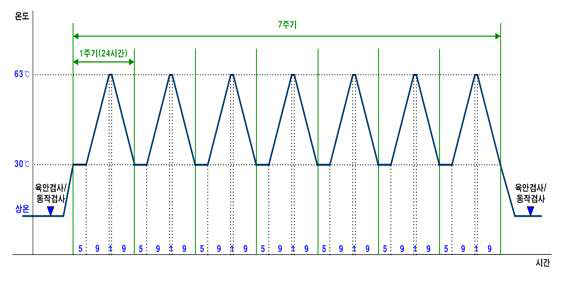

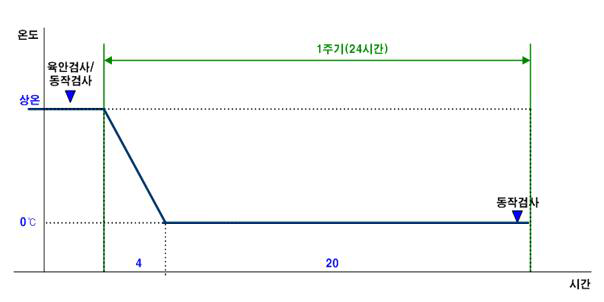

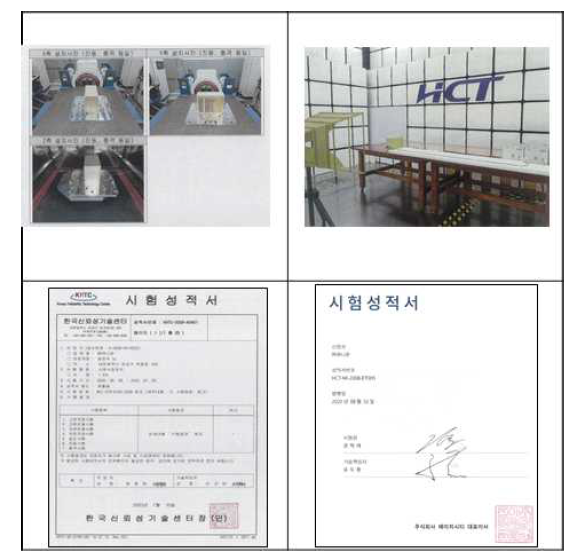

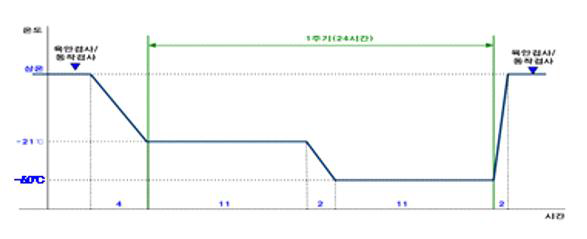

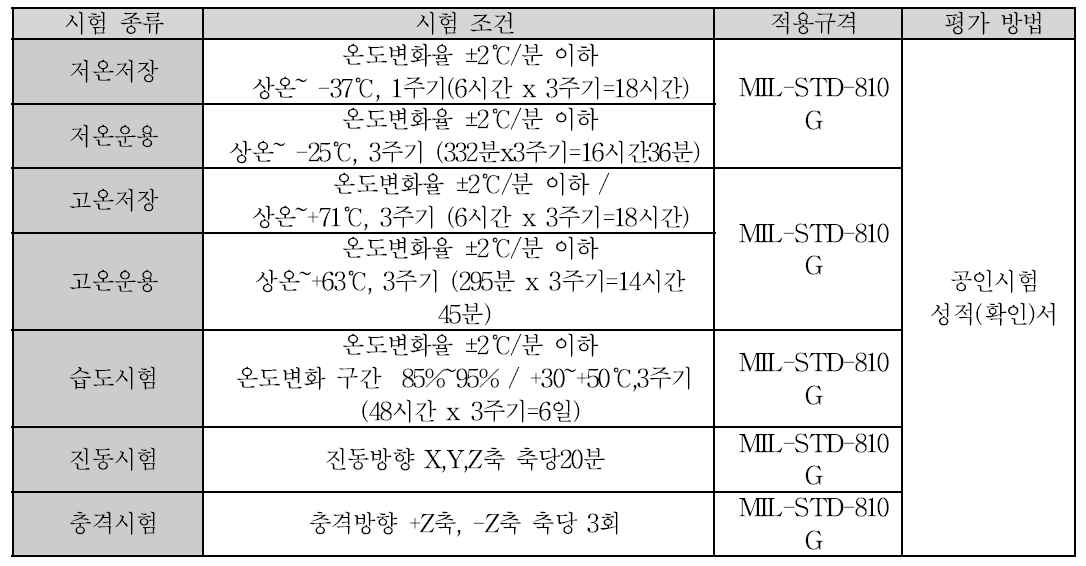

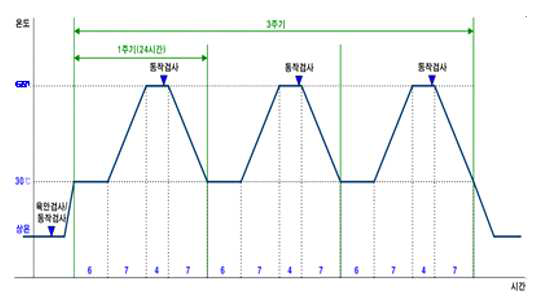

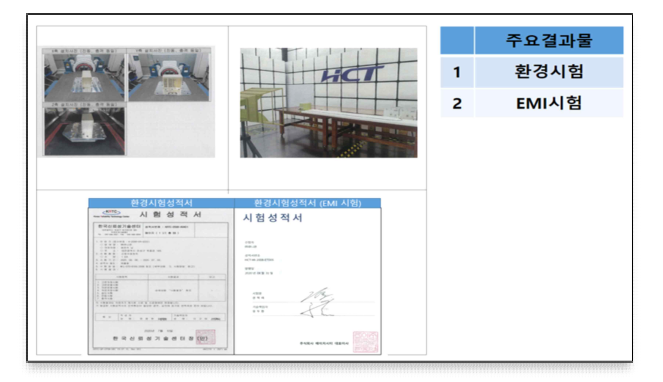

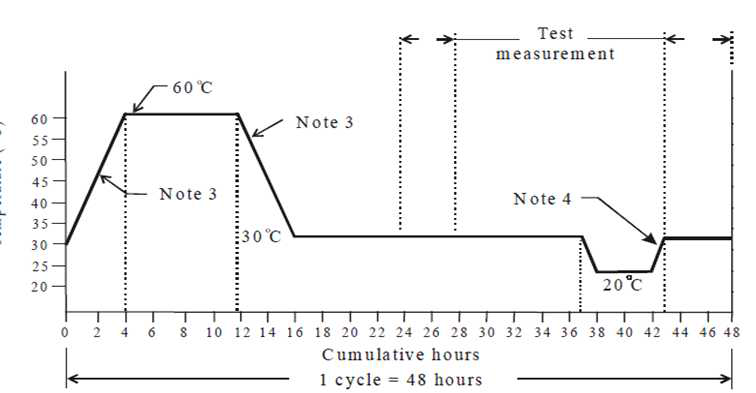

- 신호수신시스템 공인 환경시험 절차서/성적서
- 주장비 장착 품질인증 환경시험 수행
- 주장비 장착 전기적 성능시험 수행

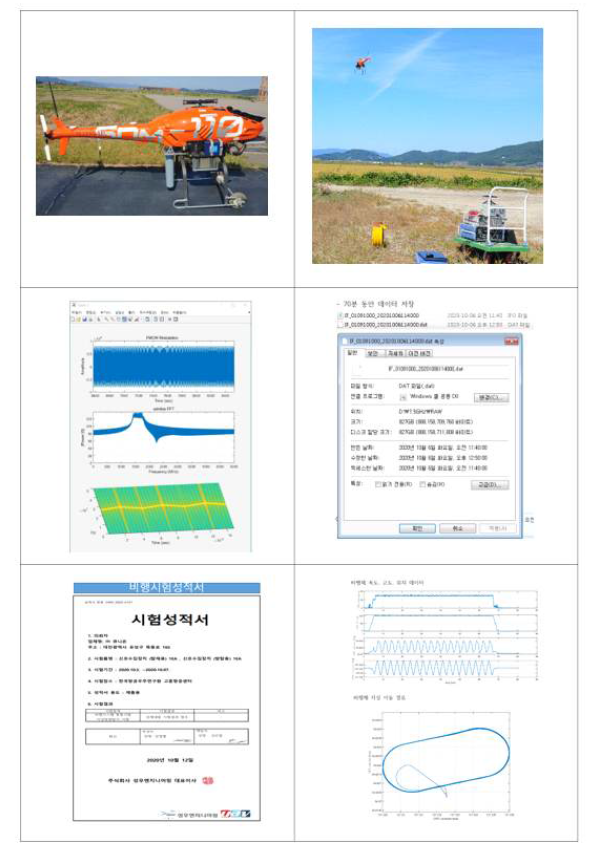

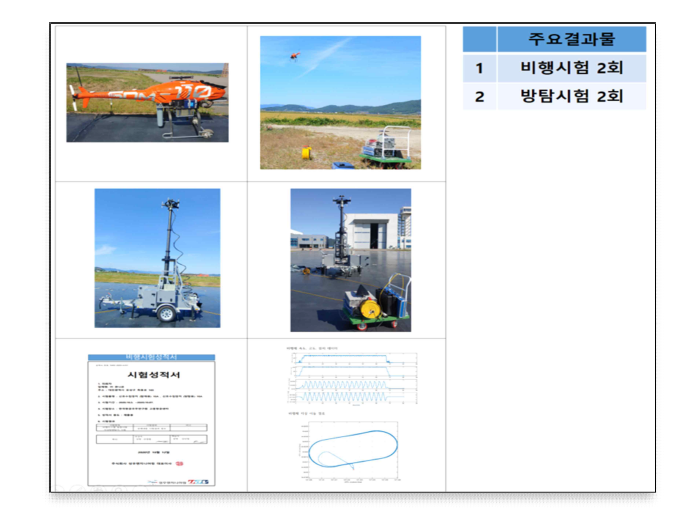

- 주장비 장착 비행시험 수행

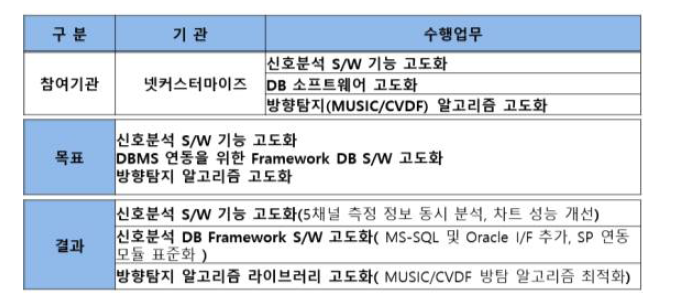

□ 넷커스터마이즈
● SW(Software)

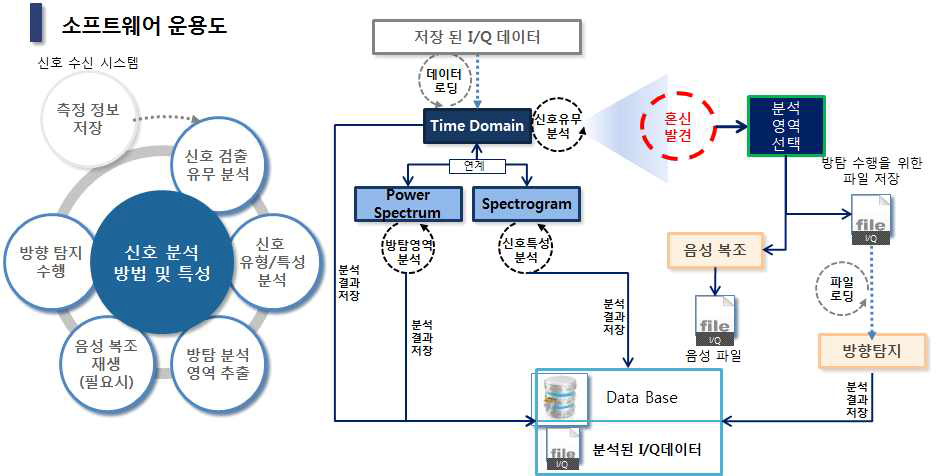

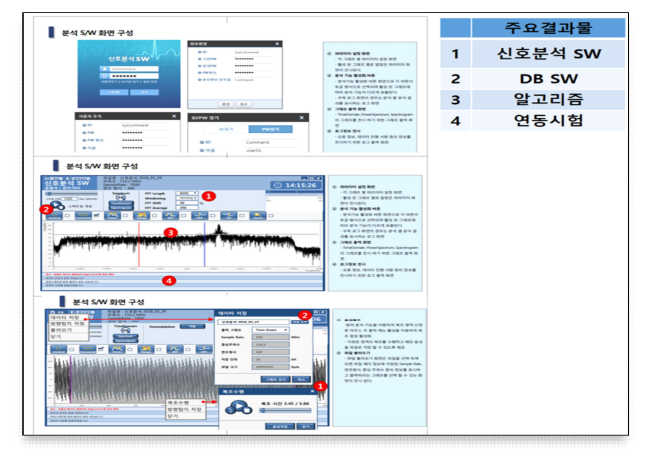

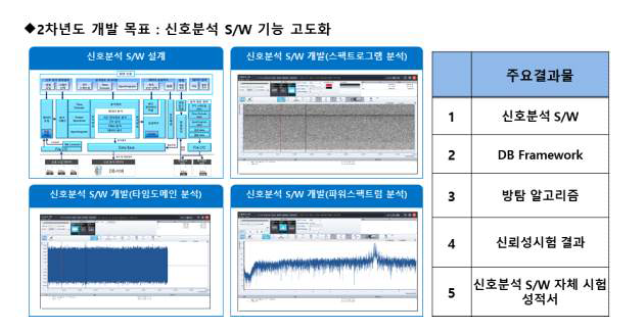

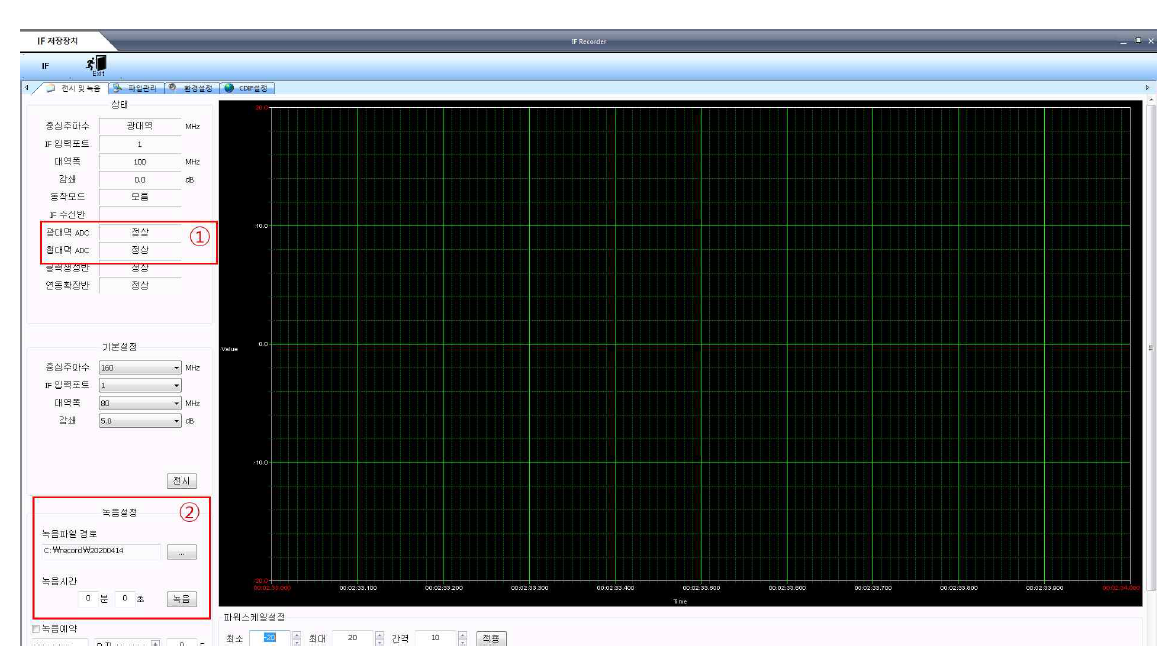

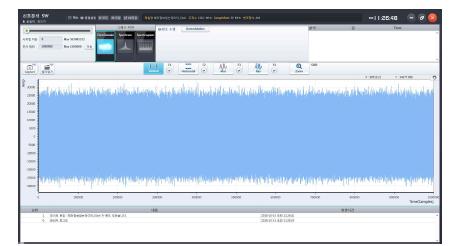

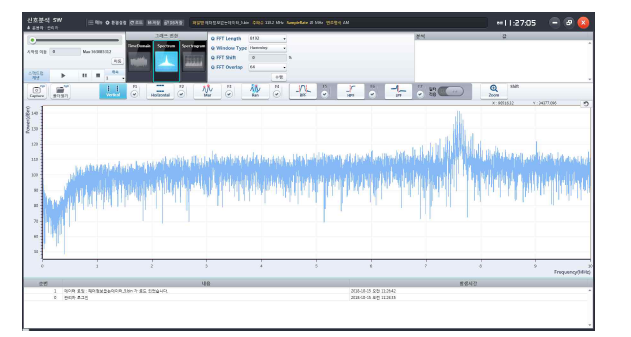

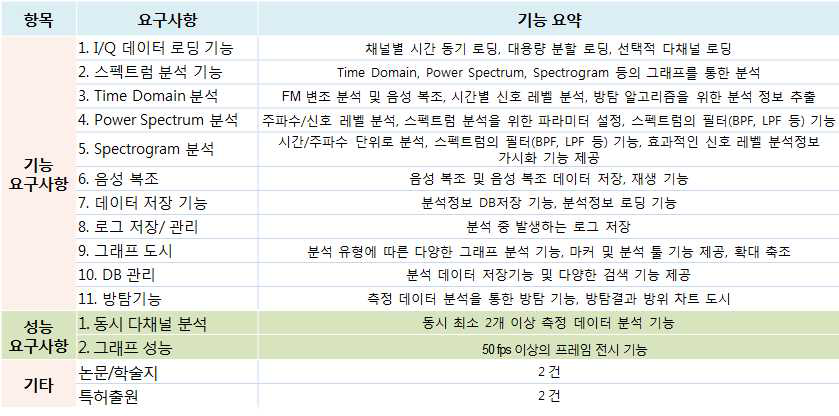

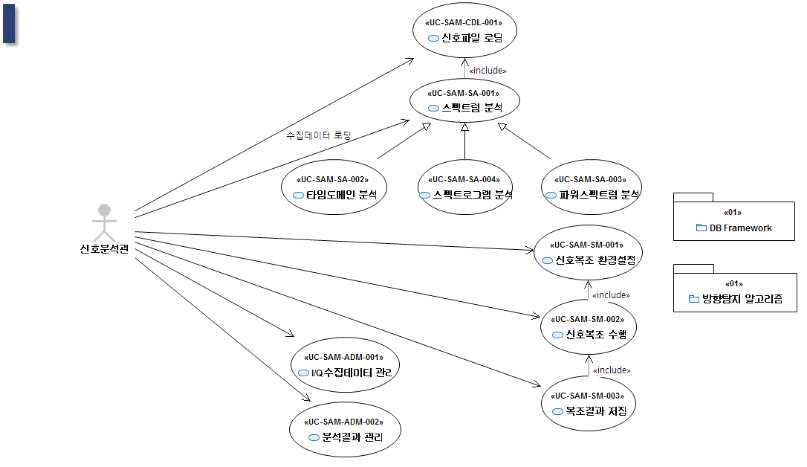

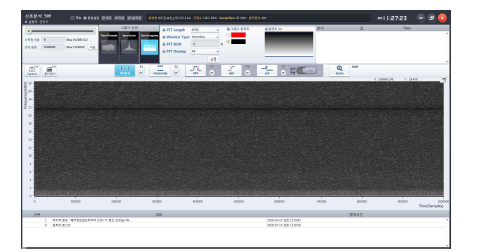

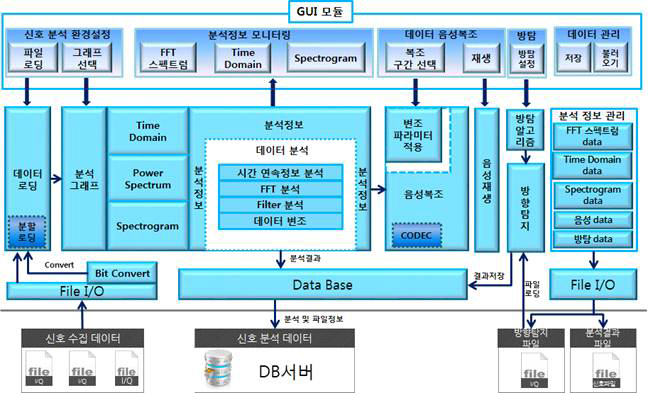

- 신호수신시스템용 신호분석 소프트웨어 개발/제작

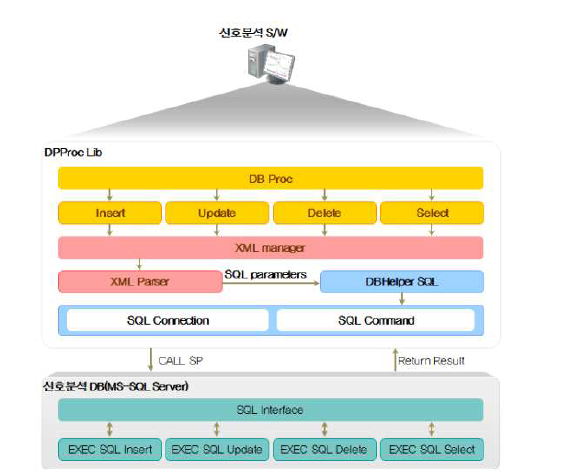

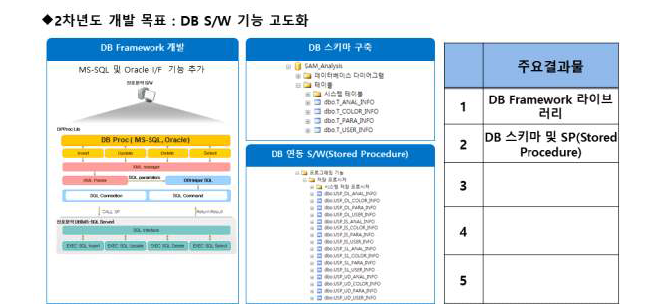

- 신호수신시스템용 DB 소프트웨어 개발/제작

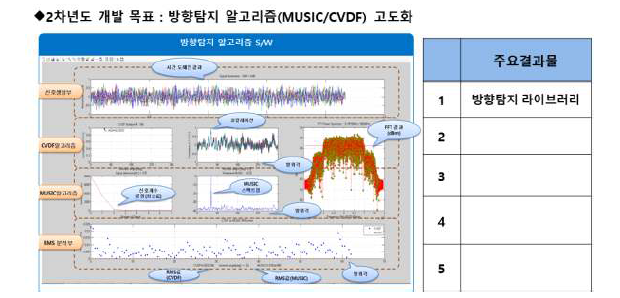

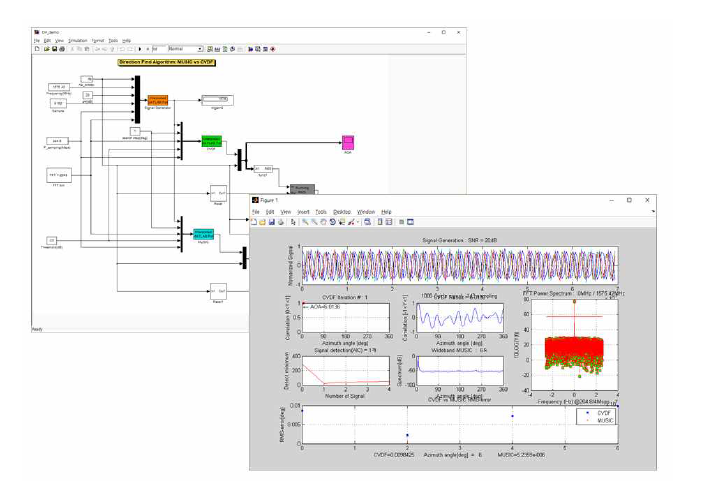

- 방향탐지 소프트웨어 알고리즘 개발/제작

● 시험 평가

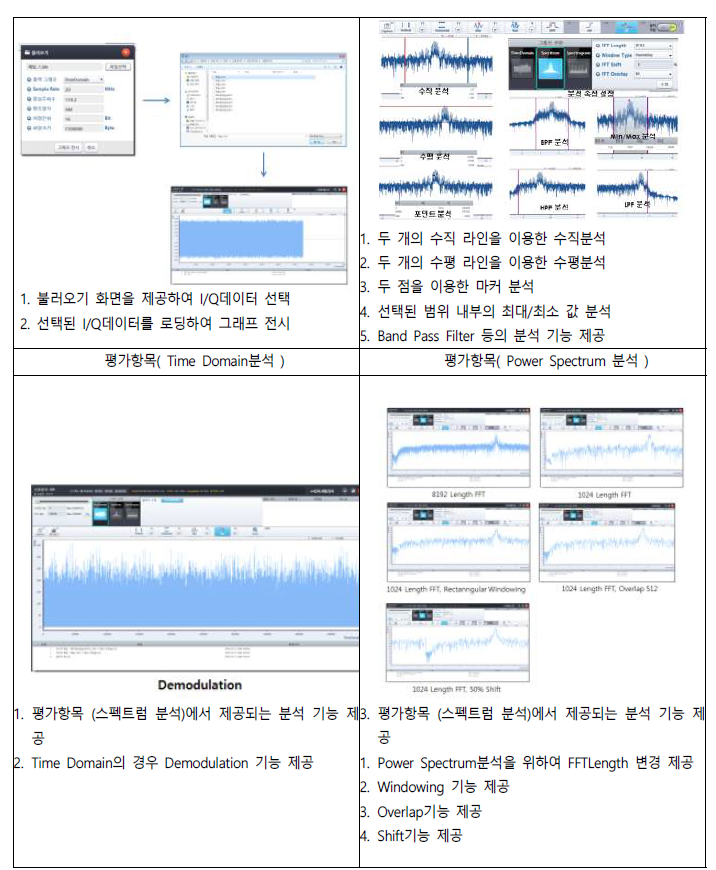

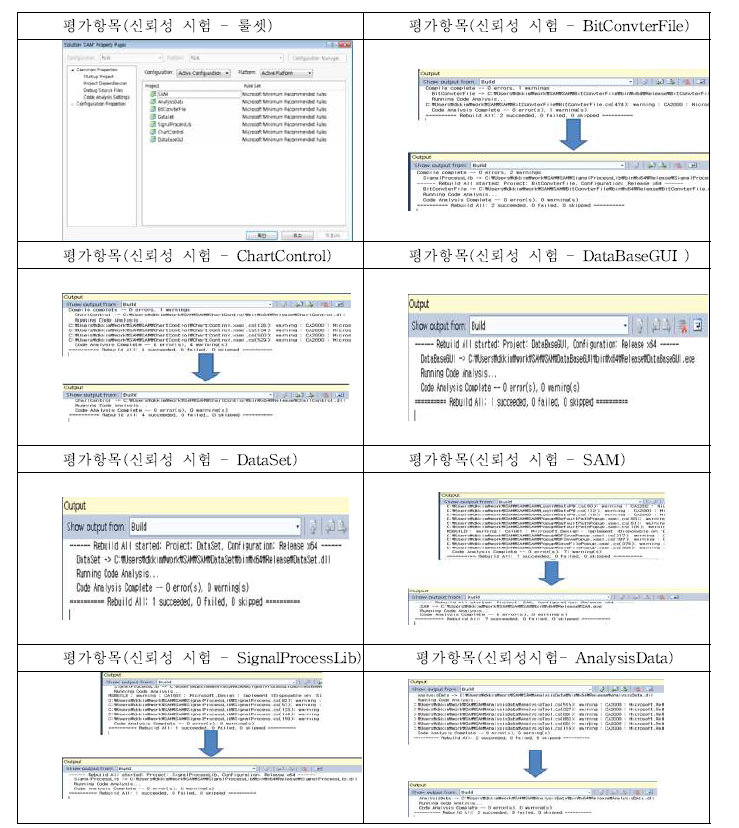

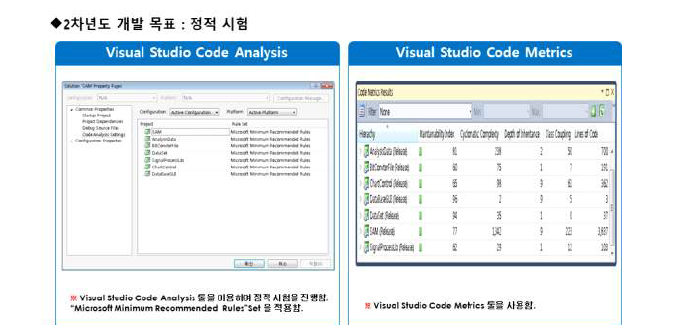

- 신호수신시스템용 신호분석·DB소프트웨어 정적시험성적서
- 신호수신시스템 공인 환경시험 기술지원
- 주장비 장착 비행시험 기술지원

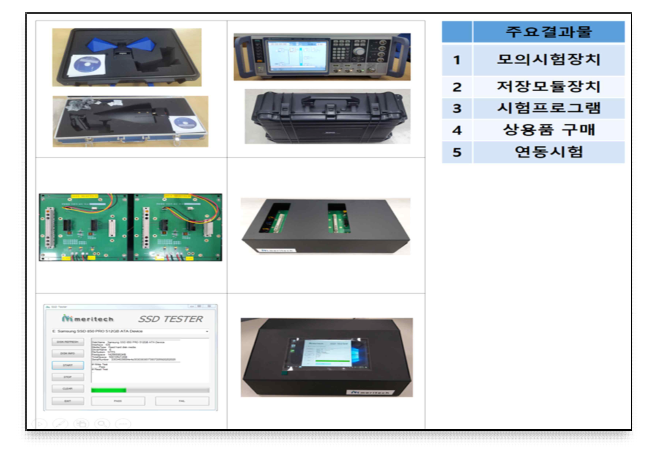

□ 메리테크
● HW(Hardware)

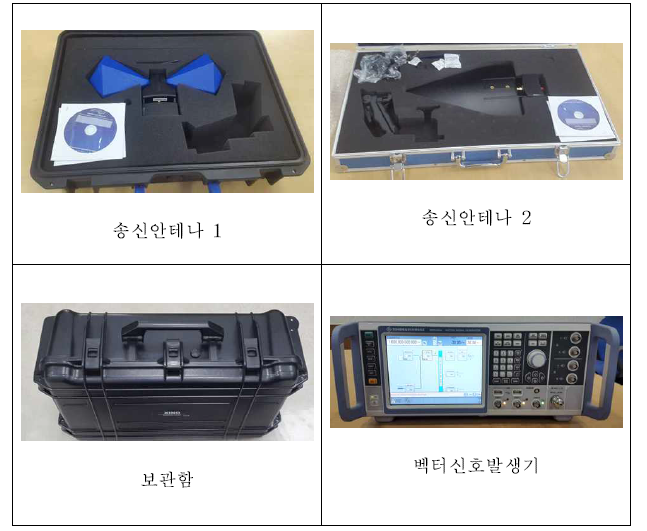

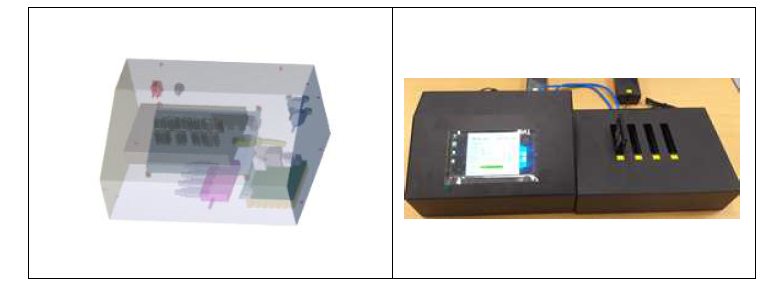

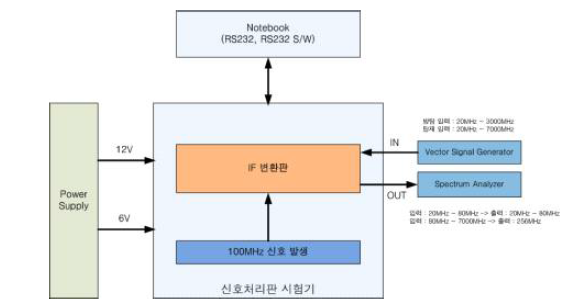

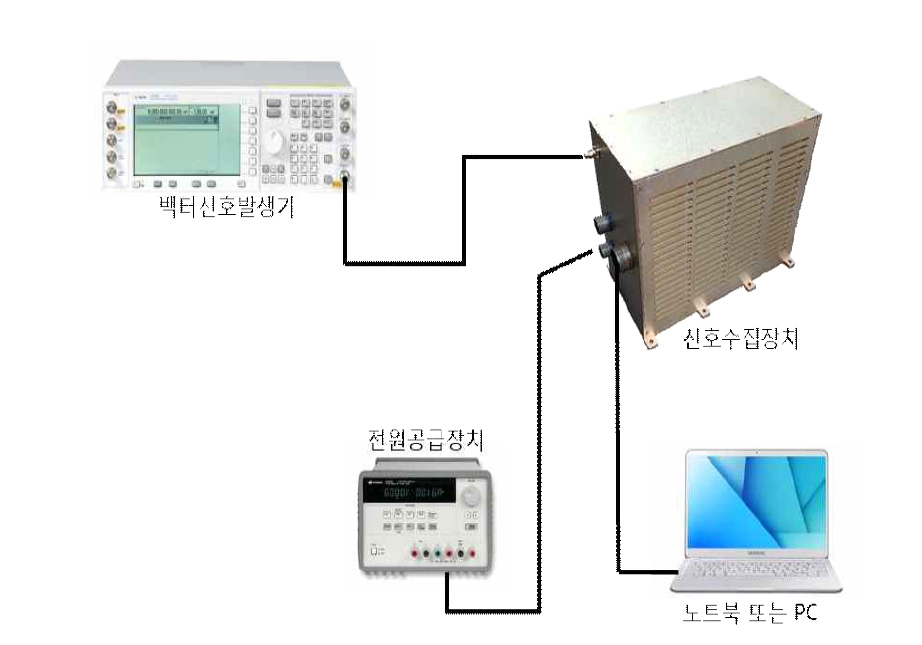

- 모의 시험장치 (신호수집장치 시험기) 개발/제작

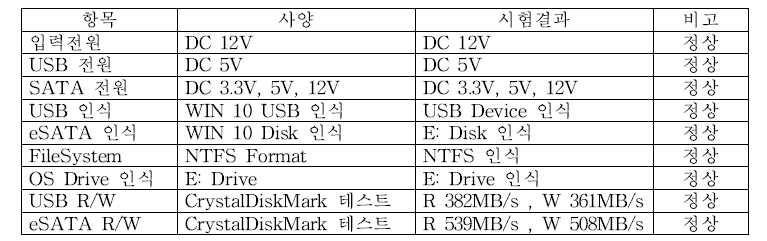

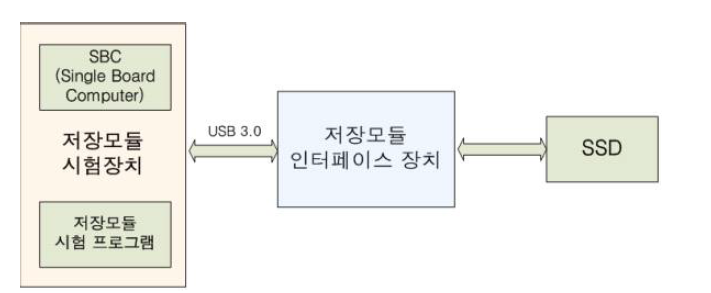

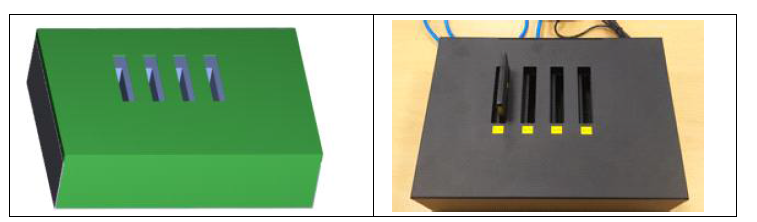

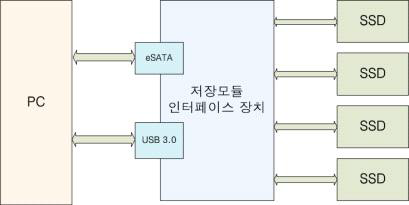

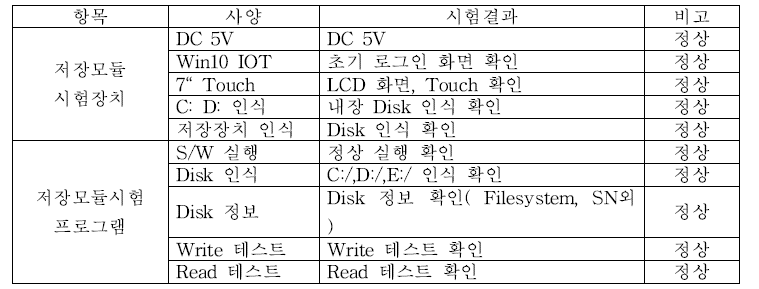

- 저장모듈용 인터페이스 장치 개발/제작

● SW(Software)

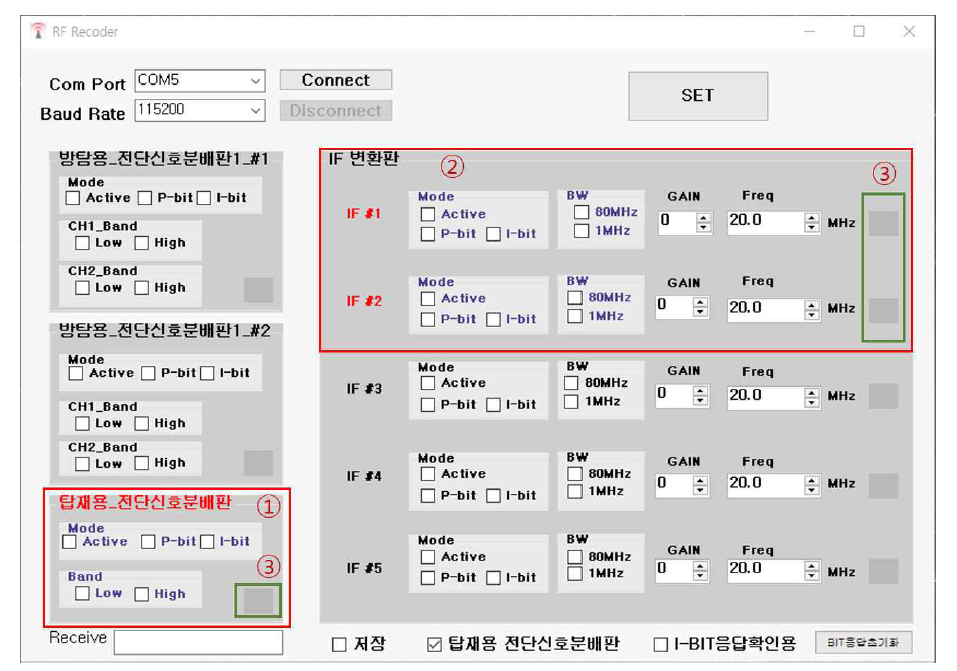

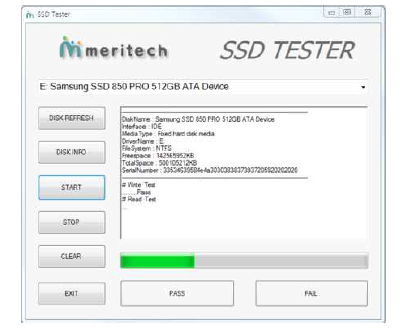

- 신호수집장치 시험프로그램 개발/제작

● 시험 평가
- 신호수신시스템 공인 환경시험 기술지원
- 주장비 장착 비행시험 기술지원

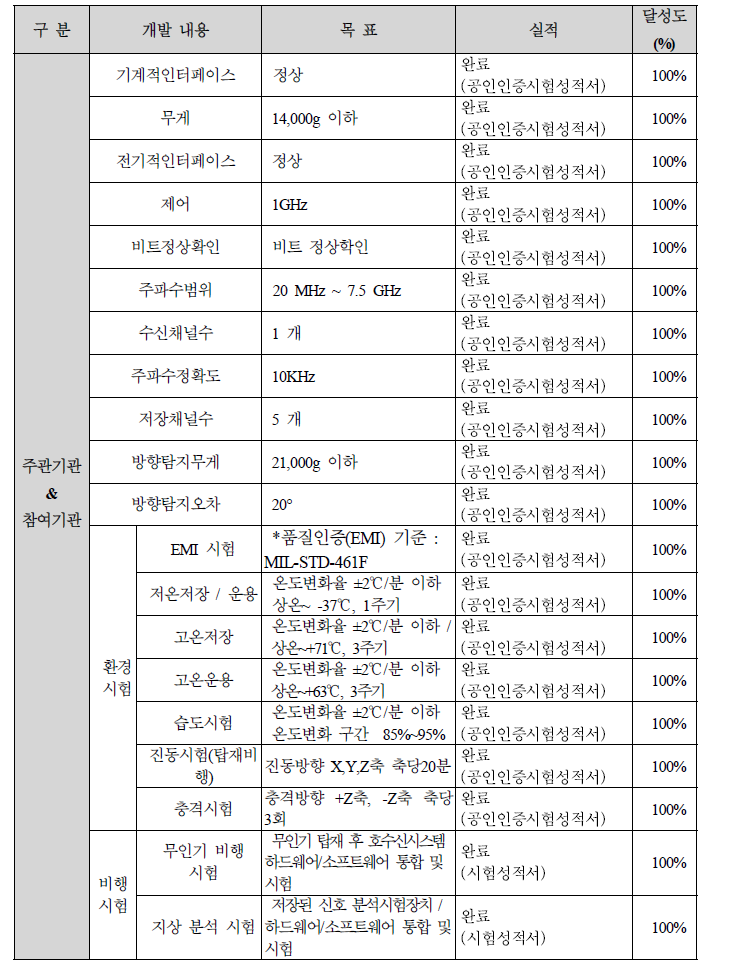

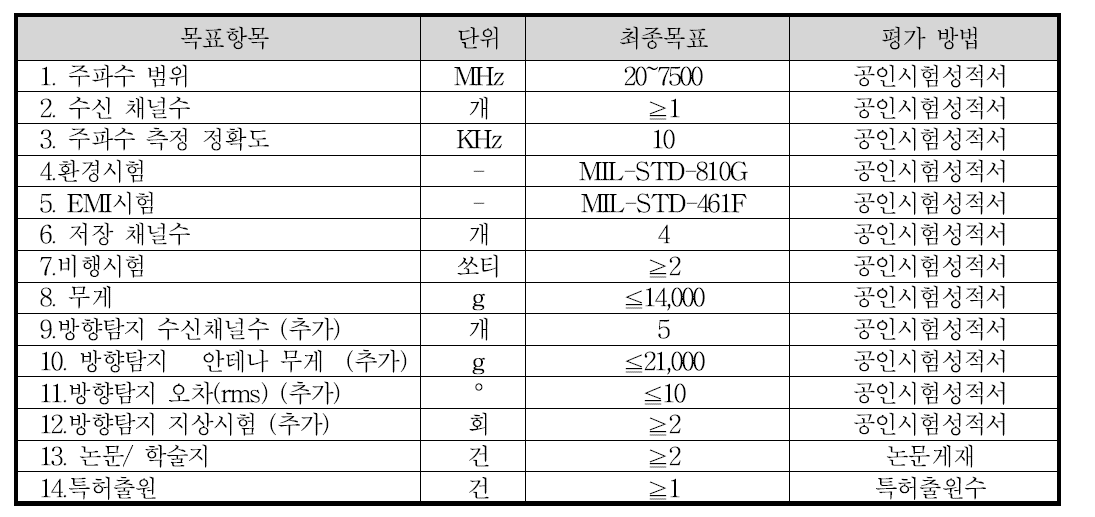

○ 저장 채널수 : 4개 채널 (규격), 5개 채널 (달성치)
○ 주파수 정확도 : 10 kHz (규격), 1 kHz (달성치)

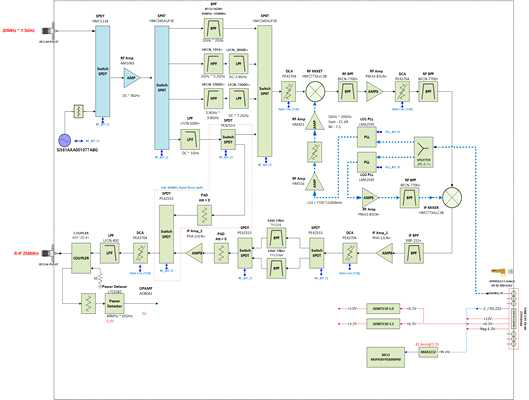

○ 수신 주파수 범위 : 20 MHz ~ 7.5 GHz (규격/달성치)
○ 신호수신시스템 무게 : 14 kg (규격), 10.3kg (안테나포함)
- 안테나조립체 (2,178 g), 신호수집장치 (8,200 g)
○ 방향탐지 수신채널 수 : 5개 채널 확보 (추가제안/달성치)
○ 방향탐지 오차 : 10도 이내 (추가제안/달성치)

□ 기술개발 배경
□ 기술 개발 배경
● 기존 신호수신시스템의 시간 및 공간의 제약을 해결하기 위하여 무인기용 소형 경량의 시스템이 필요함.
- 기존 신호수신시스템의 전파 수집 및 관리에 있어 시간적/공간적 제약을 극복하기 위한 무인 항공기용 소형, 경량의 수신 시스템 개발이 필요함.
- 지상에서 측정할 경우, 지형/지물의 방해에 의해 특정 높이 이상에서만 측정이 가능한 경우가 다수 존재하며, 지면으로부터의 반사파의 간섭을 최소화하여 위하여 무인기를 이용한 방법이 효율적임.
- 기존 신호수신시스템을 이용할 때보다 적은 시간으로 많은 지역을 관리 할 수 있어, 주파수 이용현황 조사를 빠른 주기로 업데이트가 가능해짐.

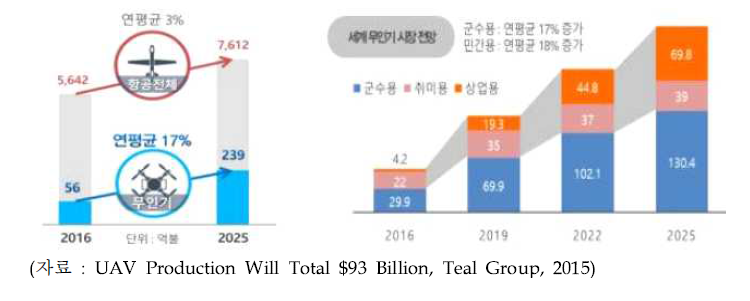

● 무인기 플랫폼 다변화에 따른 다양한 수요의 기반기술 확보의 필요성

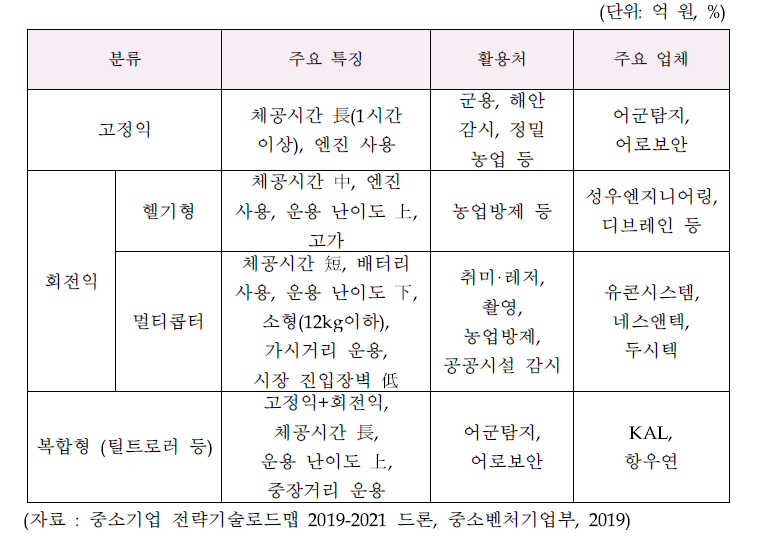

- 기존 무인기의 경우 비행거리, 고도, 체공시간, 이륙중량을 기준으로 초소형부터 고고도 장기체공 형태로 구분되어 다양한 플랫폼에서 요구되는 신호수신시스템 기반기술 확보가 필요함
- 통신정보, 전자정보, 신호정보 등 수집하고자 하는 정보의 대상에 따라 요구되는 하드웨어/소프트웨어적 구현에 공통적으로 필요한 소형 디지털 신호수신시스템의 개발이 필요함.

● 모바일(LTE, 5G등) 통화품질 및 주파수 이용현황 관리의 필요성
- 현 이동통신 중계기기는 야외를 기준으로 중심국과 소형단말기간 자동/수동으로 신호레벨 세기가 제어되고 있으나 실 통달거리를 관리할 수 있는 데이터베이스가 부재
- 현재 서비스되고 있는 3G/4G의 통화품질 관리 및 향후시행 될 5G 서비스 등 폭발적인 수요증가에 따라 효율적인 전파자원 분배를 위한 주파수 이용현황 조사의 중요성이 커짐.


□ 핵심개발 기술의 의의
□ 본 기술 개발을 통해, 국내개발 신호수신시스템의 주파수 범위는 20~3,000 MHz 수준이었으나, 본 과제를 통해, 선진업체인 이스라엘 IAI ELTA Systems사의 통신정보장비 수준인 20~6,000 MHz를 초과하여 국내 통신정보 신호의 상황을 고려하여, 20~7,500 MHz 영역까지 확장하는 기술을 확보함으로서 향후 사단급/군단급 무인기 등에 적용 가능성을 높인 개발임.
□ 소형 경량화 개발로 신호수집장치의 무게를 크게 절감하여 10 kg 이내로 구현함으로서 (안테나를 포함 12 kg 이내), 선진업체를 기준으로 한 규격인 14 kg 대비 경량화되어 무인기 및 무인헬기 등에 탑재에 적합하도록 개발함. 따라서 소형드론 (리모아이 급), 소형 무인헬기 (REMO-H급) 및 사단/군단급 무인기 (송골매 외)에 탑재에 최적화 됨.

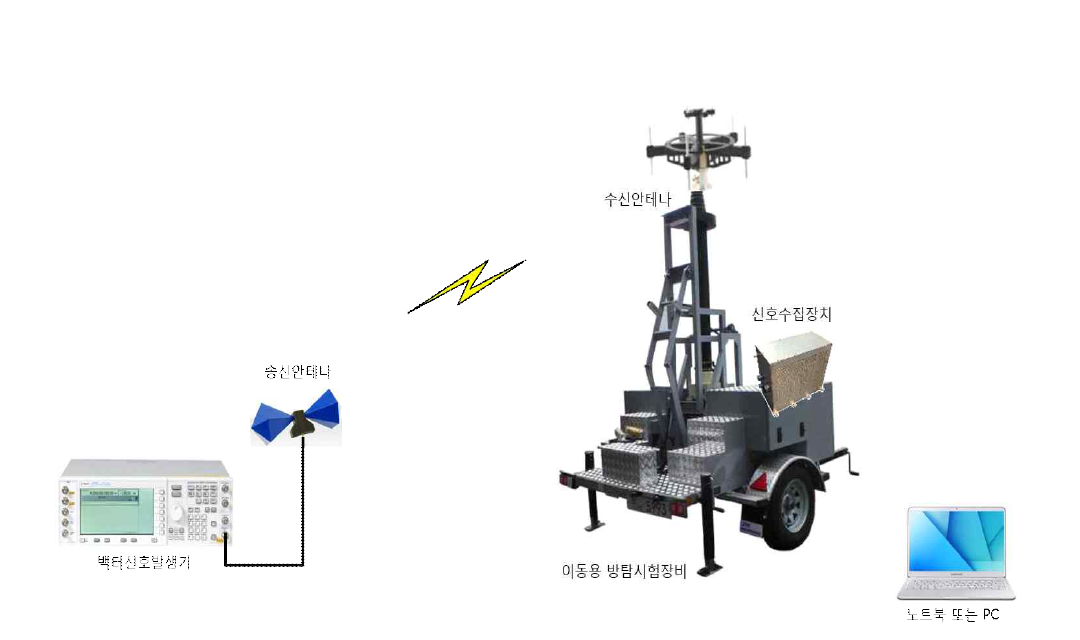

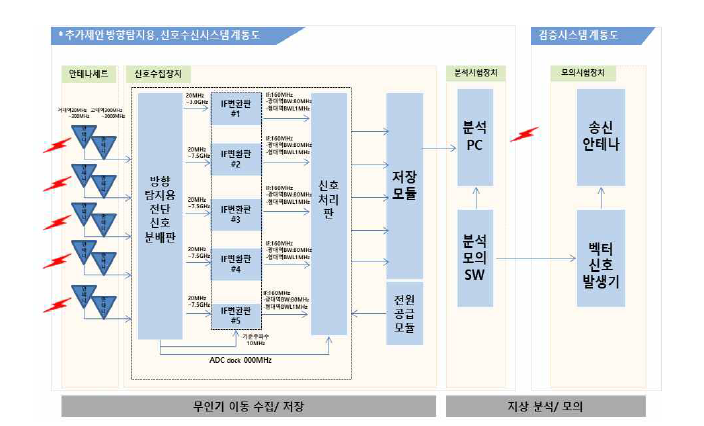

□ 사업화를 고려하여, 추가로 제안한 방향탐지용 신호수신시스템을 추가로 제안하였으며, 이를 근간으로 5채널 이상의 수신채널을 확보한, 신호수신시스템을 무인기용 신호수신시스템과 같이, 비행시험 수행시, 성공적으로 지상연동시험을 수행함으로써, 기존 방향탐지장치 제작업체와 협력을 통해 사업화 가능함.
□ 안테나 조립체를 제외한 신호수신시스템 전체를 국산화하여 개발하였으며, 방향탐지장치용 신호수집장치와 무인기용 탑재용 신호수집장치를 별도로 개발 및 지상연동시험 및 비행시험을 통해 성능을 검증함.
□ 통신대역의 신호수신시스템 장비의 개발로서, 안테나조립체 장비는 국내개발 역량의 부족으로 해외도입하여 구현하였으나, 향후 사업성 및 수출 가능성을 고려하여 국내개발 역량확보가 필요함.
□ 무인기용 신호수신시스템을 근간으로, 통신정보(COMINT)용 신호수신시스템으로 변경이 가능하며, 고객의 요구에 맞게 개조개발이 용이하며, 이를 근간으로 해외협력 및 수출이 가능한 품목임.
□ 산업통상자원부 항공산업 전략기술로드맵에서 정의한 중점추진기술인 “IMA 기반에 요소기술의 기초가 되는 차세대 항공전자체계 기술”의 R&D 추진방향에 부합하며, “항공산업 발전 기본계획”에서 언급된 핵심기술인 “항공용 임베디드 S/W” 분야에 기술 발전에 기여하는 “무인기용 신호수신 시스템”의 기초가 되는 기술개발에 해당함.

□ 적용 분야
□ 통신대역의 전파 사용현황 조사 및 4G, 5G 이동통신 중계시설 대역(커버리지) 환경 검사용 소형 무인기
□ 비인가 불법전파 감시, 통신 정보를 수집용 중·소형 무인기
□ 전방 경계초소 중심으로 적성 주파수 감시용 군사용 중·소형 무인기
□ 미상 불법 주파수 감시를 위한 해경용 중/소형 무인기
□ 기존 및 신규 적용 전파관리시스템 신호수집장치 활용 가능
□ 무인기 및 고정형 방향탐지 시스템에 적용
□ 해외 운용 중인 차량형 신호수집장치에 응용 가능

(출처 : 초록-3. 개발결과 요약 9p)
