초록 ▼

Ⅳ. 연구개발 결과

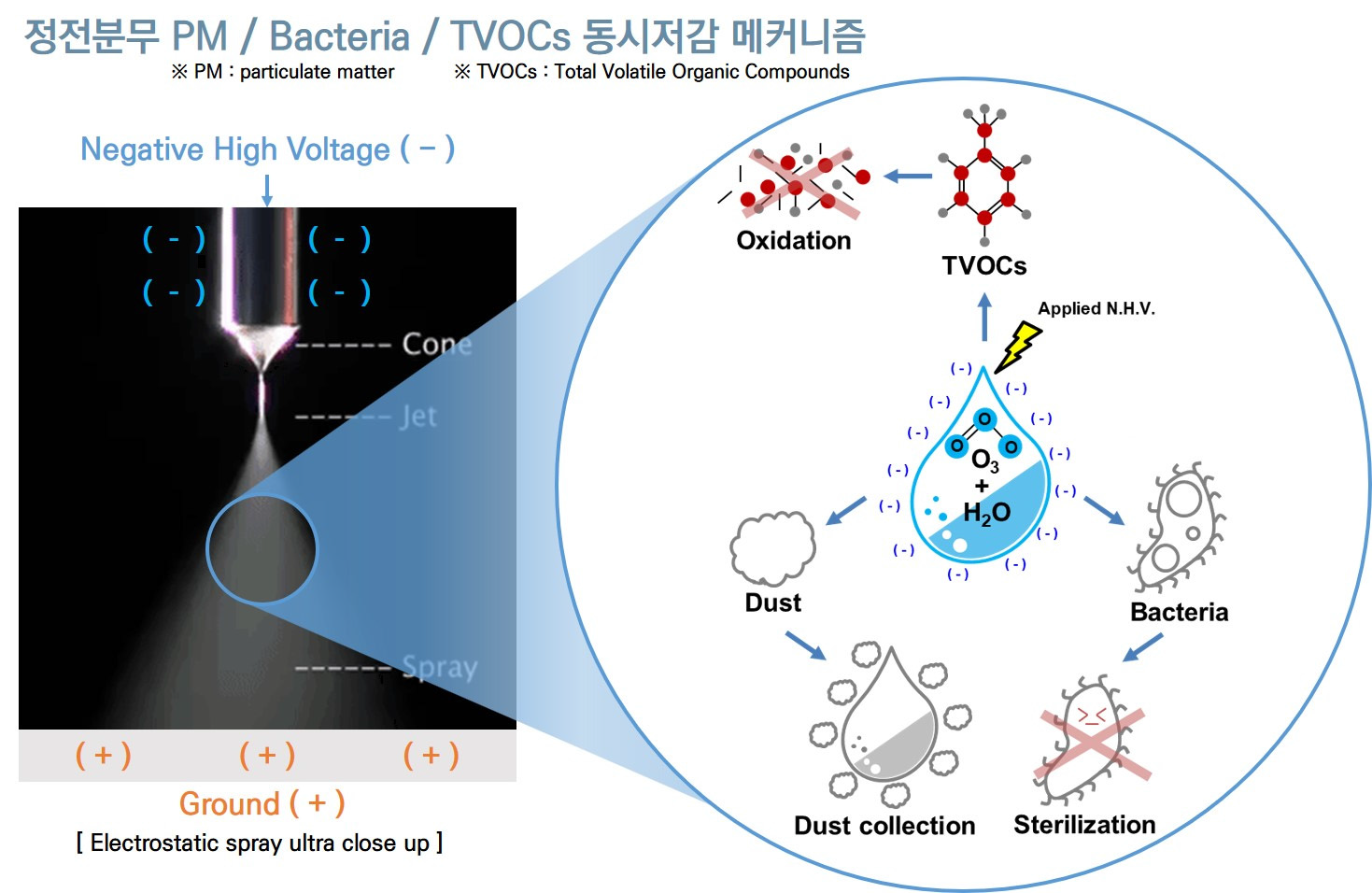

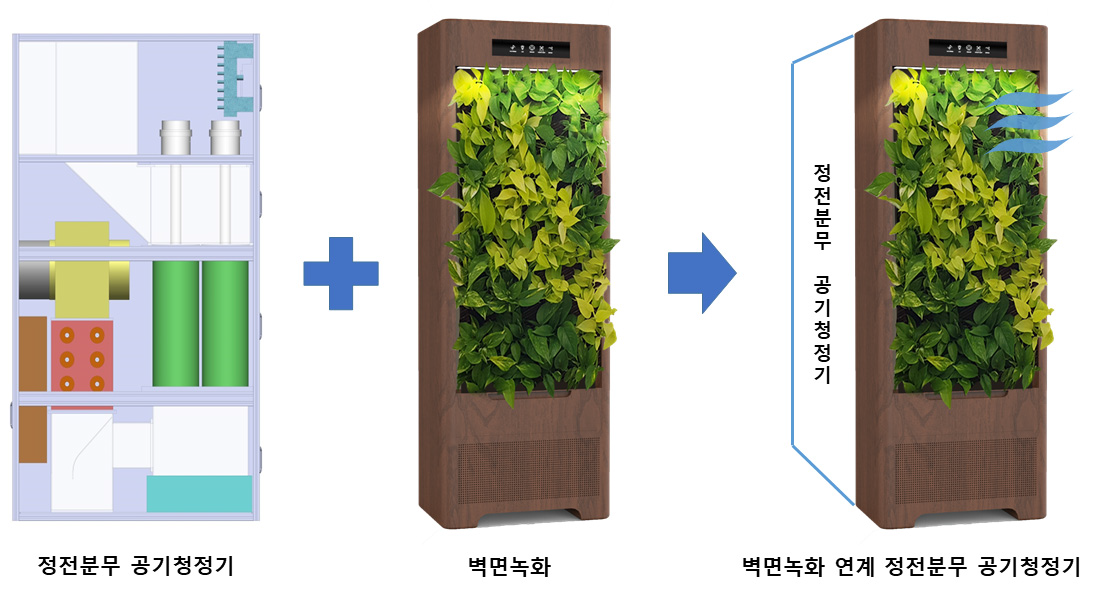

본 연구는 불특정 다수가 이용하는 다중이용시설에서의 사용이 최적화된 무필터, 저비용, 고효율의 대형 공기청정기의 개발을 목표로 하고 있으며, 본 연구를 통해 정전분무 기술과 벽면녹화 기술을 융합한 필터를 사용하지 않는 친환경 벽면녹화/정전분무 연계 대기오염물질 동시저감 4-in-1 공기청정기 기술을 확보하고자 함.

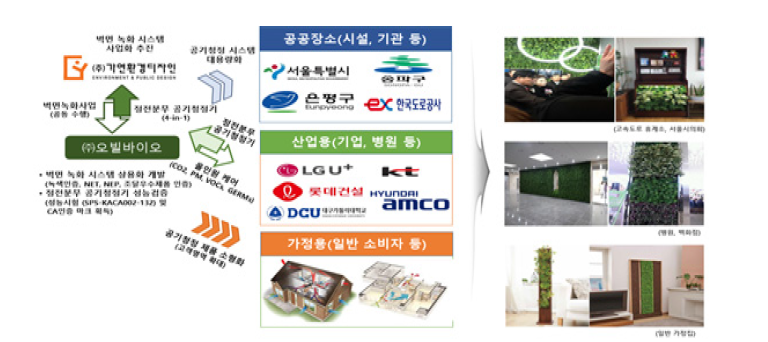

정전분무 공기청정기에 관련된 지식재산권 및 노하우는 2021년 5월에 기술이전 하였으며, 본 연구를 통해 발생하는 주요 연구 성과물은 벽면녹화를 연계하기 위한 가든 퍼니쳐 디자인 및 내부 공

Ⅳ. 연구개발 결과
본 연구는 불특정 다수가 이용하는 다중이용시설에서의 사용이 최적화된 무필터, 저비용, 고효율의 대형 공기청정기의 개발을 목표로 하고 있으며, 본 연구를 통해 정전분무 기술과 벽면녹화 기술을 융합한 필터를 사용하지 않는 친환경 벽면녹화/정전분무 연계 대기오염물질 동시저감 4-in-1 공기청정기 기술을 확보하고자 함.

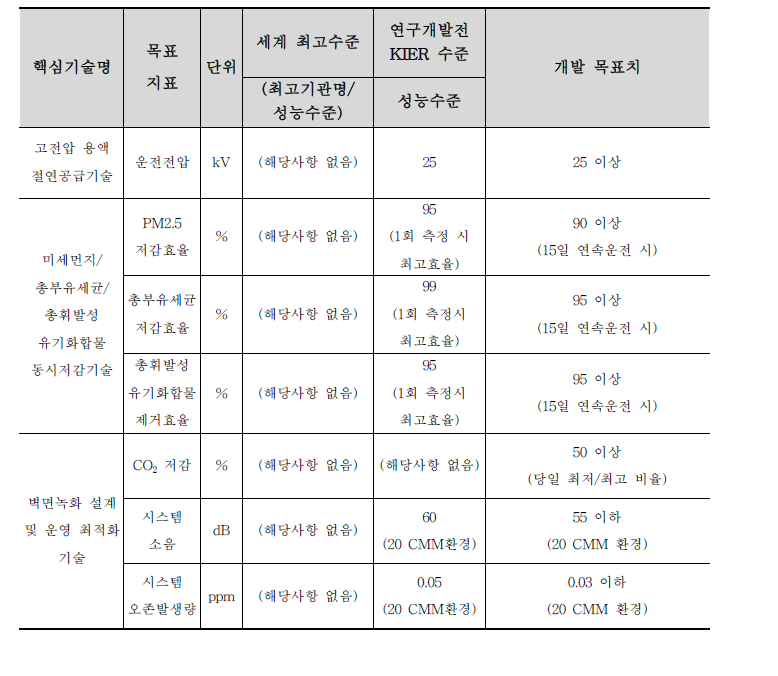

정전분무 공기청정기에 관련된 지식재산권 및 노하우는 2021년 5월에 기술이전 하였으며, 본 연구를 통해 발생하는 주요 연구 성과물은 벽면녹화를 연계하기 위한 가든 퍼니쳐 디자인 및 내부 공간에 삽입되는 정전분무 공기청정기임. 참여기업은 본 제품을 개발한 이후 NET 및 NEP 신청을 위해 아래와 같은 사양 및 성능을 요청하였음.

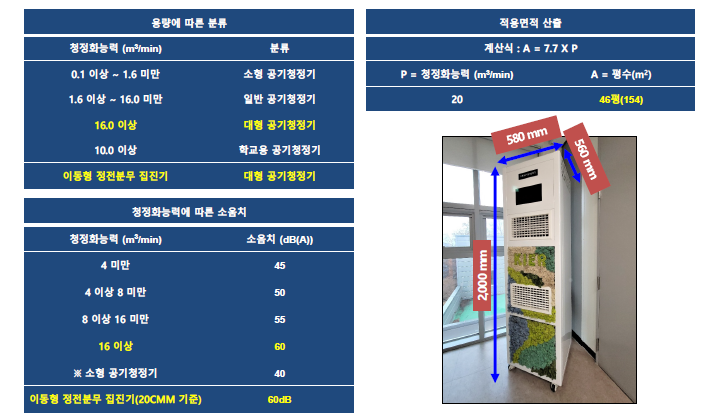

- 시스템 용량 : 청정화 능력 20 m3/min (46평형) 이상의 대용량 공기청정기
- 시스템 소음치 : 60 dB 이하
- 오존 발생량: 0.05 ppm 이하
- 미세먼지(PM10) 제거효율 : 90% 이상
- 총 부유세균 저감효율 : 90% 이상
- 총 휘발성 유기화합물 제거효율 : 90% 이상

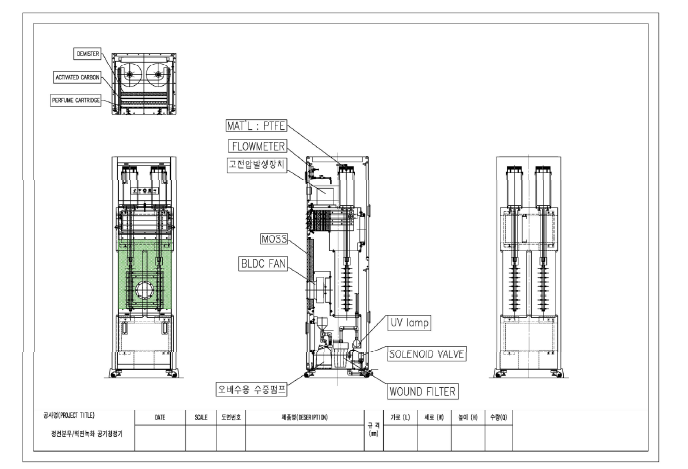

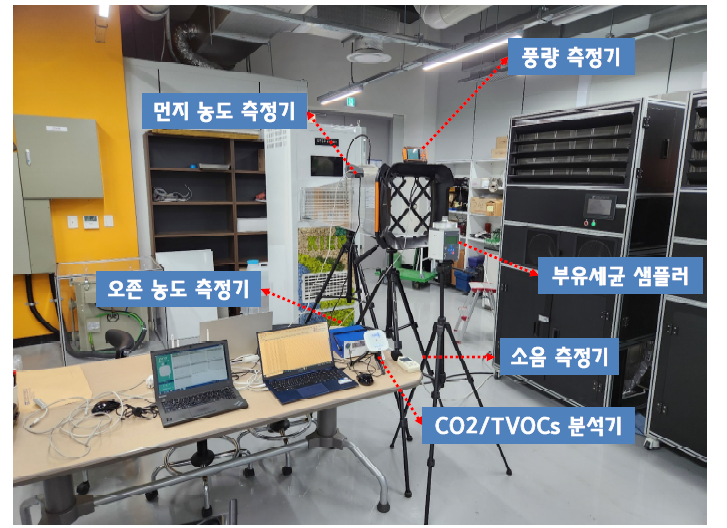

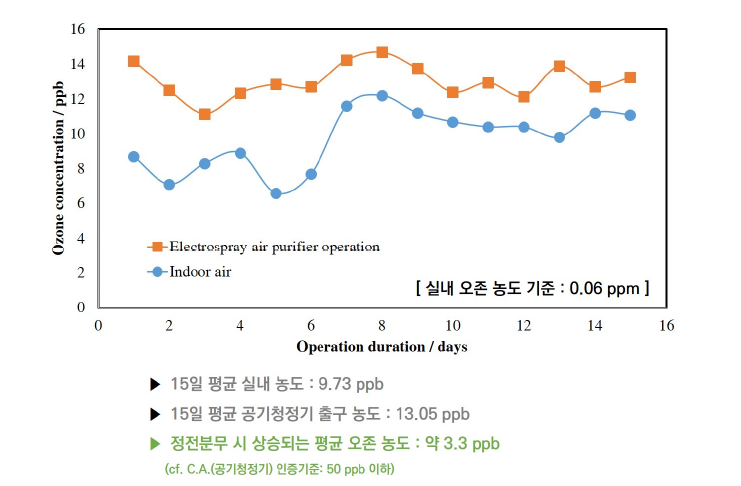

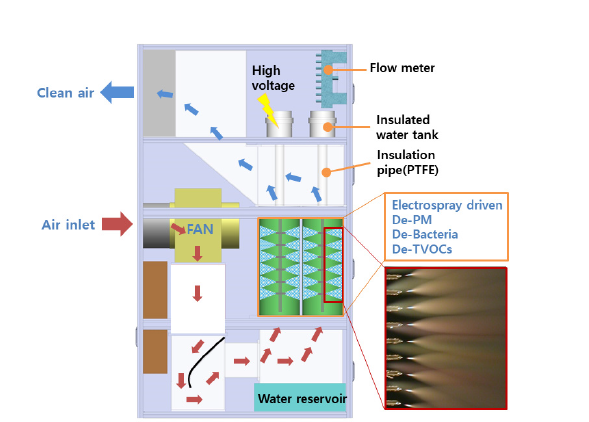

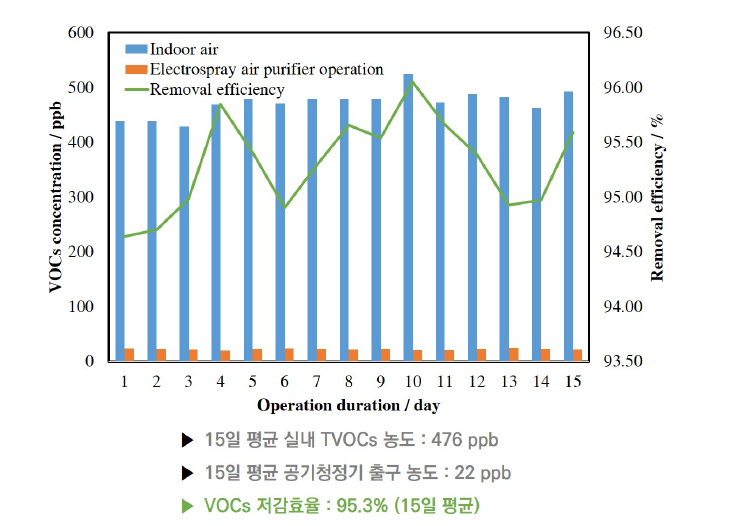

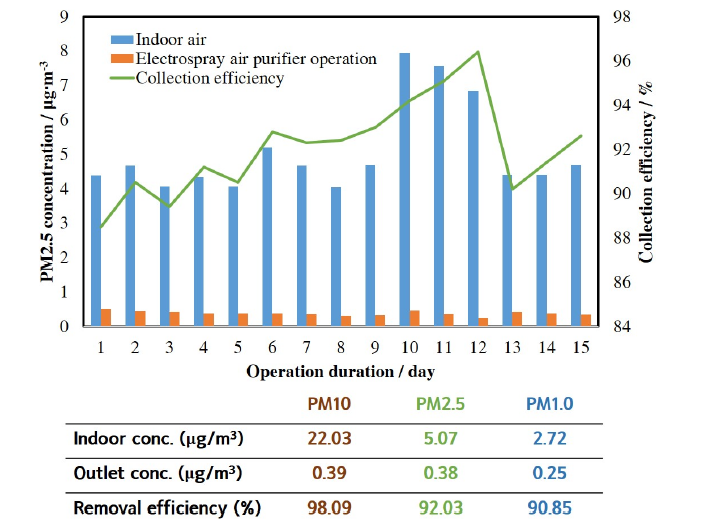

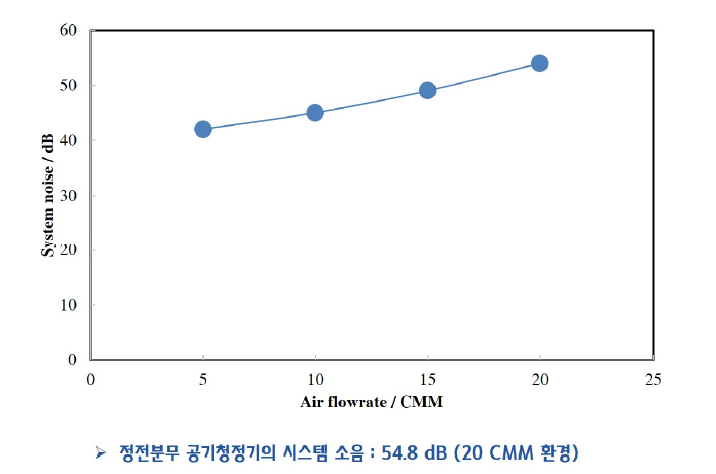

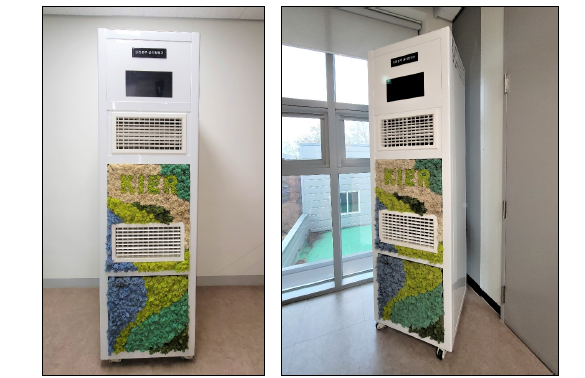

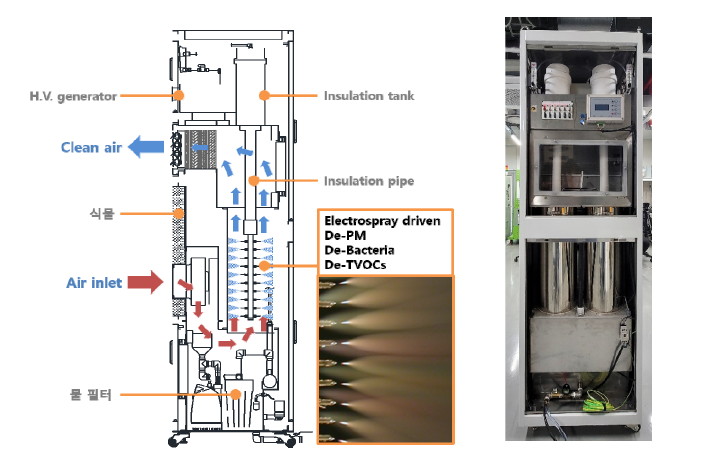

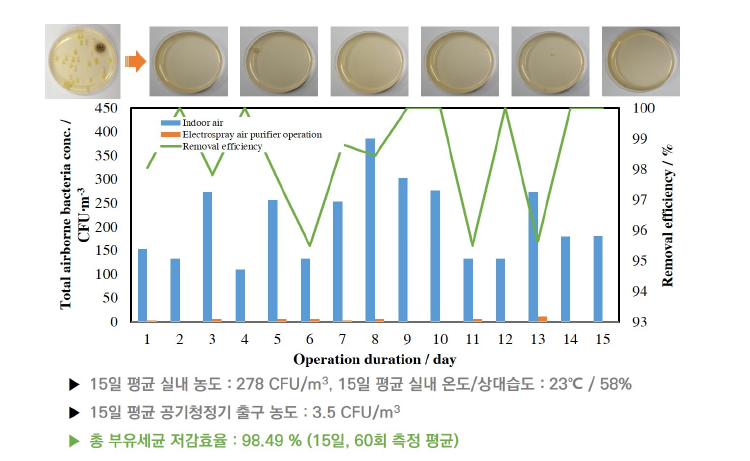

이전 연구에서 얻은 노하우를 통해 액기비 0.01 L/m³(= water 200 SCCM / air 20CMM), 20 CMM 4-in-1 공기청정기를 설계 및 제작하였으며, 기존 제품에 비해 유로를 단순화하고, 소음을 절감시키며, 고효율로 단시간 내에 대기오염물질을 저감시킬 수 있는 설계 기술을 반영하였음. 사용자가 요구한 시스템 용량인 20 CMM을 만족하였으며, 제품에서 1.5m 떨어진 곳에서의 소음 측정을 통해 시스템 소음치 54.8 dB을 기록하였음. 오존 발생량 또한 15일 평균 농도를 측정한 결과, 13.05 ppb 이었으며, 정전분무 시 생성되는 평균 오존농도는 약 3.3 ppb 이었음. 미세먼지 제거효율 테스트 결과, PM10 90.85%, PM2.5 92.03% 저감율을 보임. 총부유세균의 저감효율은 15일, 60회 측정 평균, 98.49% 이었으며, 총휘발성 유기화합물의 제거 효율은 15일 연속 운전 평균 95.3%을 달성하였음. 다양한 테스트를 통해 성공적으로 사용자가 요구하는 기준치를 만족함.

(출처 : 요약문 6p)

Abstract ▼

Ⅳ. Result
This research aims to develop a non-filter, low-cost, and high-efficiency large-sized air purifier optimized for use in publicly used facilities used by unspecified individuals. In this research, we aim to secure a 4-in-1 air purifier technology that combines electrospray and living wal

Ⅳ. Result
This research aims to develop a non-filter, low-cost, and high-efficiency large-sized air purifier optimized for use in publicly used facilities used by unspecified individuals. In this research, we aim to secure a 4-in-1 air purifier technology that combines electrospray and living wall technology, without the use of filters, for simultaneous air pollutant reduction.
IPRs (intellectual property rights) and know-how related to electrospray air purifiers were transferred to technology in May 2021. After developing this product, the investor requested the following specifications and performance to apply for New Excellent Technology certification.
- System capacity: more than 20 CMM (m³/min).
- System noise: less than 60 dB.
- Ozone production: less than 0.05 ppm.
- Fine dust (PM10) removal efficiency: more than 90%.
- Bacteria reduction efficiency: more than 90%.
- TVOCs removal efficiency: more than 90%.
With the know-how gained from previous research, we designed and manufactured a Liquid-to-Gas ratio 0.025, 4-in-1 air purifier. Compared to existing products, it simplifies the gas pathway, reduces noise, and reflects design technology that can reduce air pollutants in a short time with high-efficiency.
It satisfied the system capacity of 20 CMM required by the investor, and recorded a system noise level of 54.8 dB through noise measurement at a distance of 1m from the product. As a result of measuring the concentration of the average ozone generation for 15 days, it was 13.05 ppb, and the average ozone concentration generated during electrostatic spraying was about 3.3 ppb. The fine dust removal efficiency test showed that PM10 was reduced by 90.85% and PM2.5 was reduced by 92.03%. The average bacteria reduction efficiency after 60 measurements over 15 days was 98.49%, and the average TVOC removal efficiency after during 15 days was 95.3%. Through various tests, it has successfully met the criteria required by users.

(source : Summary 10p)

목차 Contents

• 표지 ... 1
• 제 출 문 ... 3
• 요 약 문 ... 5
• SUMMARY ... 9
• CONTENTS ... 13
• 목차 ... 14
• 그림목차 ... 17
• 표목차 ... 18
• 제 1 장 서 론 ... 19
• 제 1 절 개 요 ... 19
• 1. 기술의 개요 ... 19
• 2. 기술개발의 필요성 ... 20
• 3. 주요 성과물 및 참여기업에서 필요한 기술의 사양 및 성능 ... 24
• 4. 기술의 사업화(실용화 계획) ... 25
• 제 2 절 국내외 기술개발 현황 ... 27
• 1. 정전분무 기술 현황 ... 27

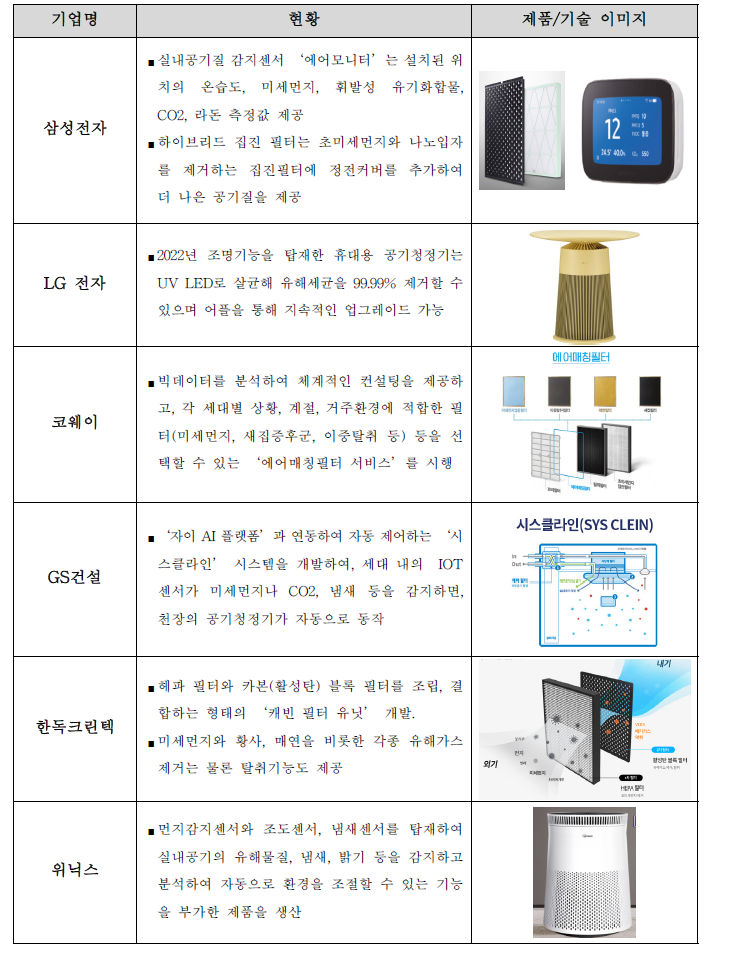

• 2. 공기청정기 초미세먼지(PM) 저감 기술 현황 ... 28

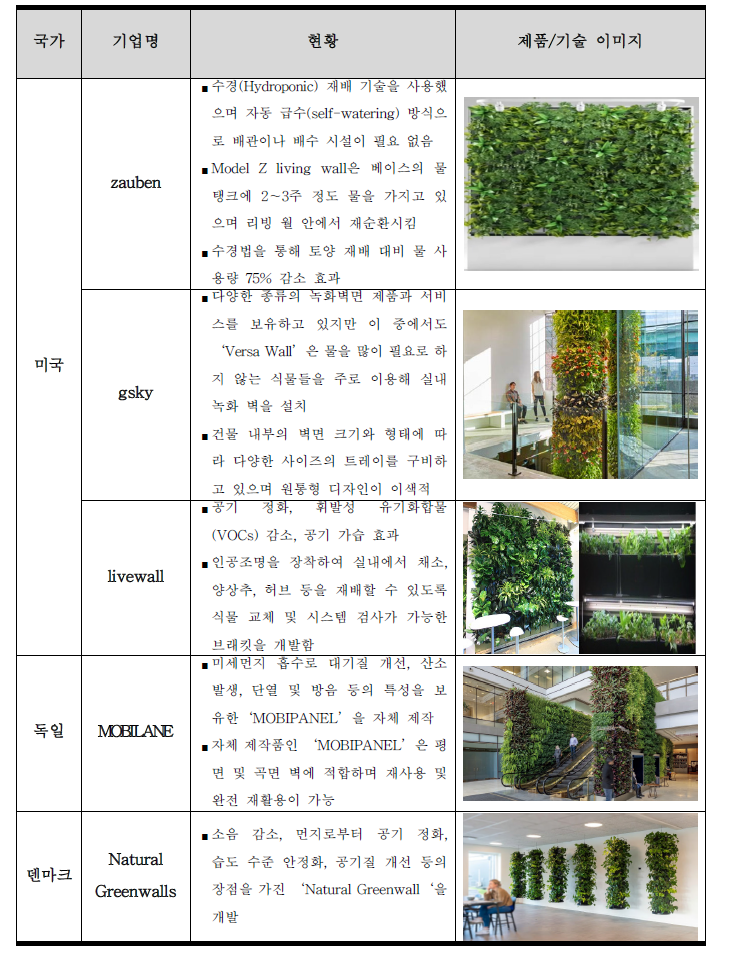

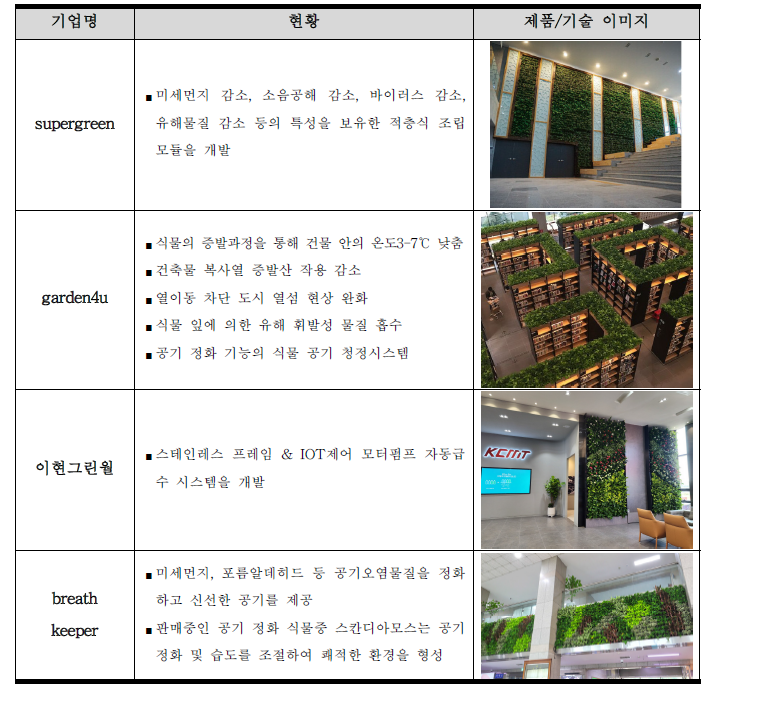

• 3. 벽면녹화 기술 동향 ... 31
• 제 3 절 목표 및 연구내용 ... 34

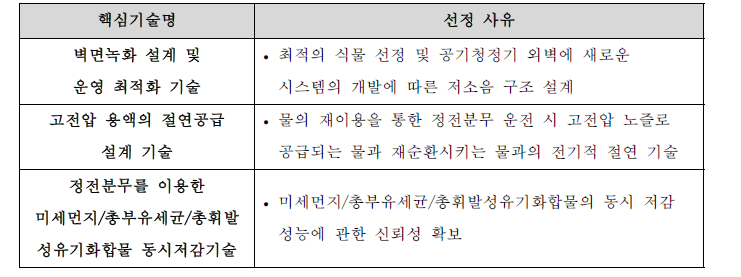

• 1. 핵심 기술 ... 34
• 2. 최종 목표 ... 34
• 제 2 장 본 론 ... 39
• 제 1 절 연구개발 수행내용 및 최종 결과 ... 39

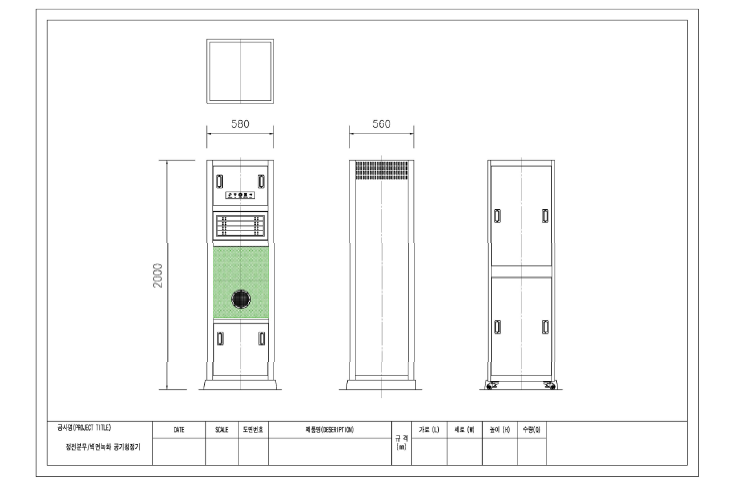

• 1. 정전분무/벽면녹화 4-in-1 공기청정기 설계 및 제작 ... 39
• 2. 정전분무/벽면녹화 4-in-1 공기청정기 성능 실험 ... 44
• 제 3 장 결 론 ... 52
• 제 1 절 연구개발 결과 요약 ... 52
• 제 4 장 사업화 활용계획 ... 54

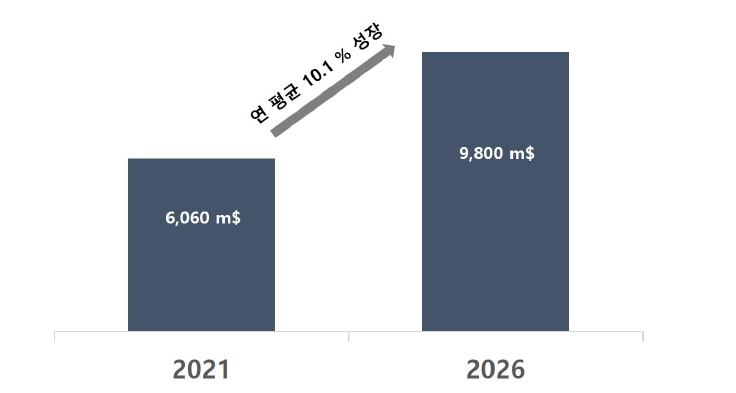

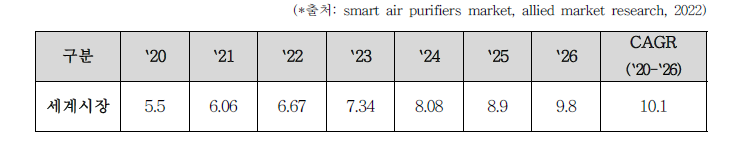

• 제 1 절 시장 규모 및 전망 ... 54

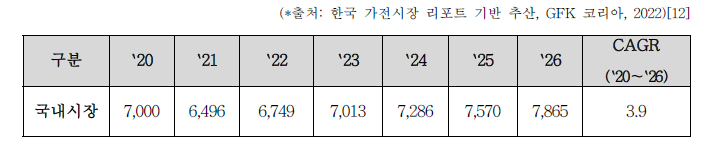

• 1. 시장 규모 및 전망 ... 54
• 제 2 절 사업화 계획 ... 59

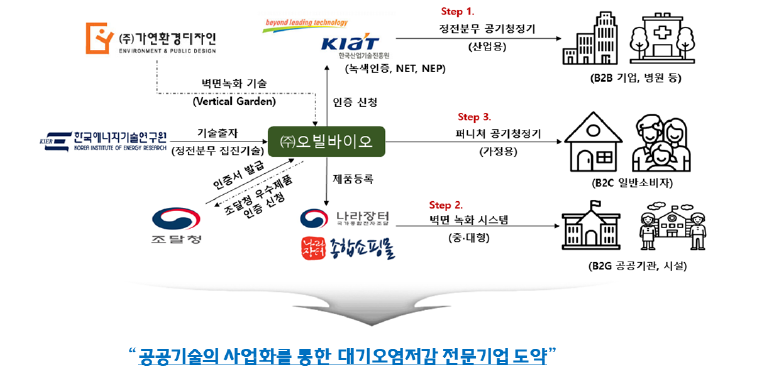

• 1. 사업화 계획 ... 59
• 2. 계획 제품 ... 62
• 3. 매출 전략 ... 62

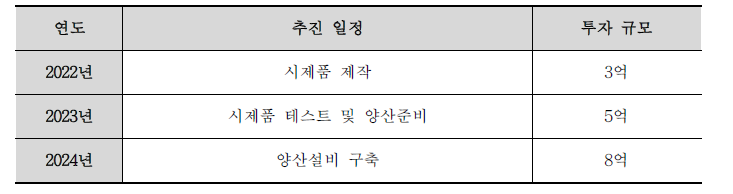

• 4. 연도별 사업화 추진 일정 ... 64

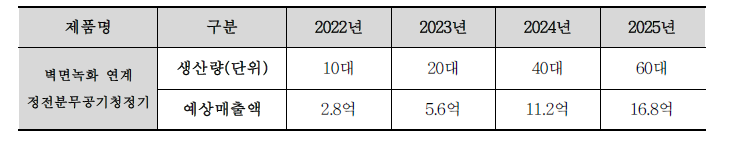

• 5. 예상 매출 계획 ... 65
• 제 3 절 사업화 추진 현황 ... 65
• 참 고 문 헌 ... 67
• 부 록 ... 68
• 끝페이지 ... 70
