[보고서]다중 사회기반시설 시스템의 재난 안전 관리를 위한 딥러닝-시스템다이내믹스 모델 개발과 복원력 평가 연구

박희경

[국가R&D연구보고서] 다중 사회기반시설 시스템의 재난 안전 관리를 위한 딥러닝-시스템다이내믹스 모델 개발과 복원력 평가 연구
Development of a Deep Learning-System Dynamics Model for Disaster Management of Multi-infrastructure Systems and Evaluation of Resilience 원문보기

보고서 정보
주관연구기관	한국과학기술원 Korea Advanced Institute of Science and Technology
연구책임자	박희경
보고서유형	최종보고서
발행국가	대한민국
언어	한국어
발행년월	2022-06
과제시작연도	2022
주관부처	교육부 Ministry of Education
연구관리전문기관	한국연구재단 National Research Foundation of Korea
등록번호	TRKO202300007185
과제고유번호	1345352807
사업명	개인기초연구(교육부)
DB 구축일자	2023-09-19
키워드	딥러닝.시스템다이내믹스.수렴교차사상.자기조직화지도.장단기메모리모델.Deep learning.System dynamics.Convergent cross mapping.Self-organizing map.Long short-term memory model.

초록 ▼

□ 연구개발 목표 및 내용
○ 최종 목표
복잡한 사회기반시설 시스템의 분석을 위한 딥러닝-시스템다이내믹스 모델 개발

○ 전체 내용
- 서로 다른 사회기반시설 사이의 상호의존성 모델링 및 분석
- ESN, GAN, Q-learning 등 딥러닝-시스템다이내믹스 결합을 위한 다양한 문헌 검토 및 모델 테스트
- Convergent cross mapping을 이용한 시계열 변수 사이의 인과관계 분석
- Self-organizing map에 기반한 인과관계가 유사한 변수들의 클러스터링
- 범위 민감도를 도입한 손실 함수 설계 및 LSTM 모델을 이용한 시계열 변수 예측
- 실제 사례(2019년 및 2020년 미세먼지 계절관리기간)를 통한 방법론 검증 및 우수성 입증

□ 연구개발성과
- 복잡한 다중 사회기반시설의 분석에 활용가능한 딥러닝-시스템다이내믹스 모델 (BBAUCS)을 개발함
- 인력배출 (박사학위 1명)
- 논문게재 (SCI급 2편)

□ 연구개발성과 활용계획 및 기대 효과
- 향후 지속적인 연구 및 타 분야 활용을 통해 방법론을 추가 검증하고 보완 계획
- 다양한 시계열 데이터가 포함된 시스템의 분석에서 유의미한 변수 선택 및 범위민감도가 필요한 예측에 방법론을 활용 가능할 것으로 기대됨.

(출처 : 요약문 2p)

목차 Contents

표지 ... 1
요 약 문 ... 2
목차 ... 3
표목차 ... 4
그림목차 ... 5
1. 연구개발과제의 개요 ... 7
가. 연구의 필요성 ... 7
나. 연구 목표 ... 8
2. 연구개발과제의 수행 과정 및 수행내용 ... 15
가. 딥러닝-시스템다이내믹스 모델 개발을 위한 문헌 검토 ... 15
나. 전력 공급 및 상수도 공급 시스템의 상호의존성 모델링 ... 17
다. 딥러닝 기반의 시스템다이내믹스 모델 생성기법 연구 ... 20
라. 딥러닝-시스템 다이내믹스 모델 개발을 위한 인과관계 정량화 기법 연구 ... 27
마. 딥러닝-시스템 다이내믹스 모델의 정책지렛대 개발 연구 ... 35
바. 딥러닝-시스템다이내믹스 모델(BBAUCS) 개발 및 검증 ... 44
사. 결론 ... 74
3. 연구개발과제의 수행 결과 및 목표 달성 정도 ... 78
4. 연구개발성과 및 관련 분야에 대한 기여 정도 ... 79
5. 연구개발성과의 관리 및 활용 계획 ... 80
6. 참고 문헌 ... 81
7. 부록 ... 83
끝페이지 ... 118

표/그림 (78)

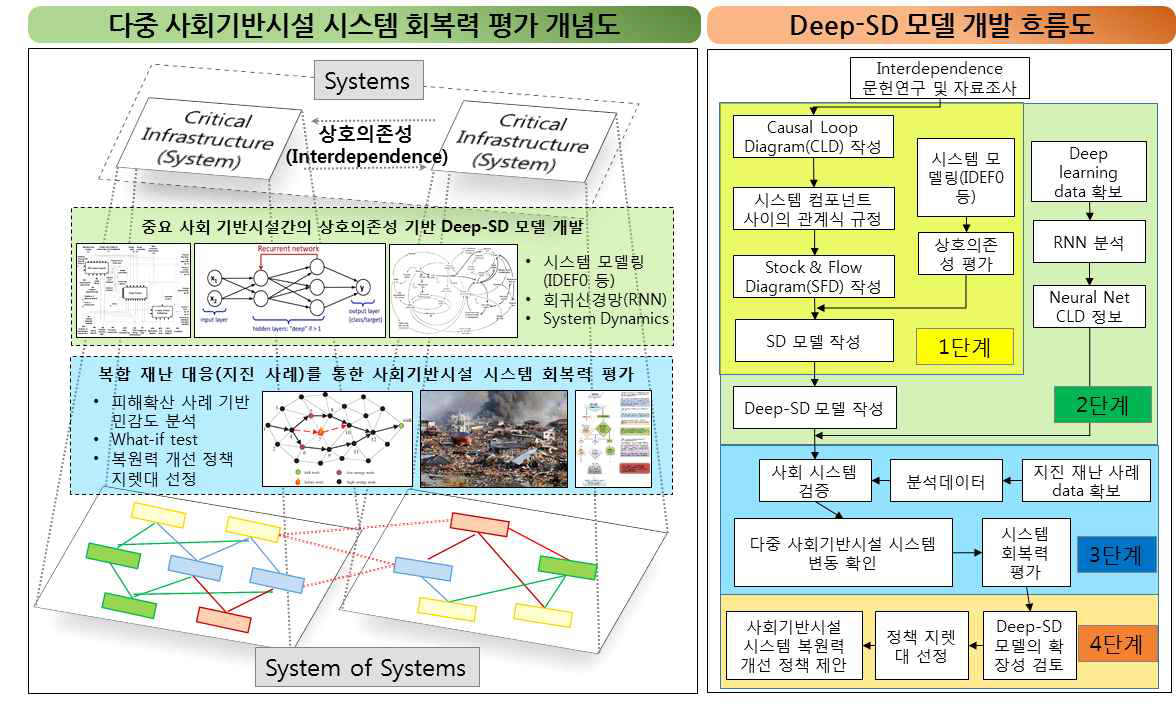

표 연구 개념도 (연구개발계획서에 포함됨)

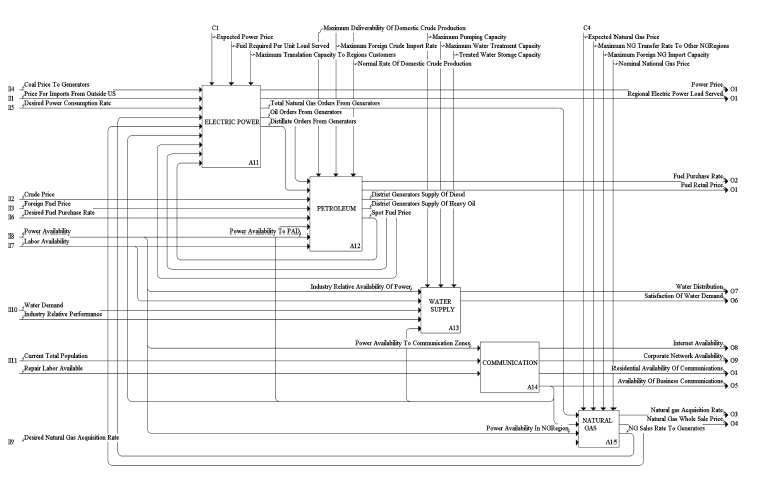

표 IDEF0 기법을 이용한 사회기반시설 간 상호 관계성 규명 예시 [4]

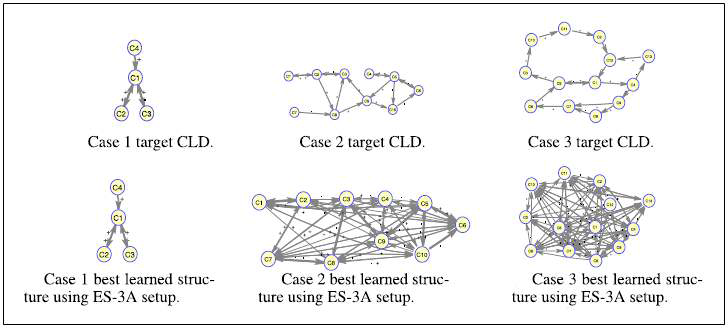

표 RNN을 이용한 CLD 생성 결과 예시, (위):실제 시스템의 CLD (아래): RNN으로 생성한 CLD [5]

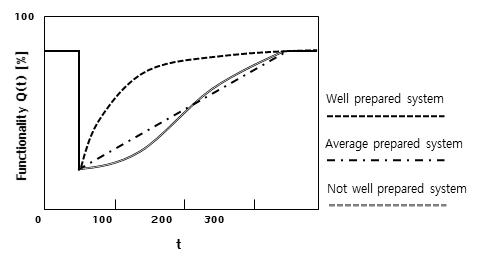

표 시스템 복원력 평가 예시 ([11]로부터 재구성)

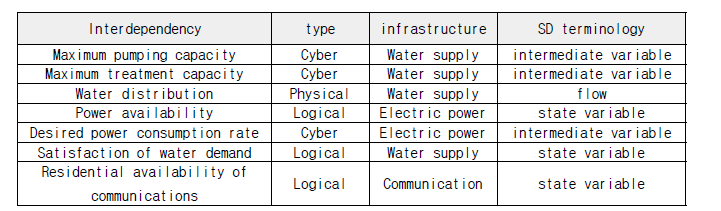

표 사회기반시설 모델링 변수들의 시스템다이내믹스 변환 예시

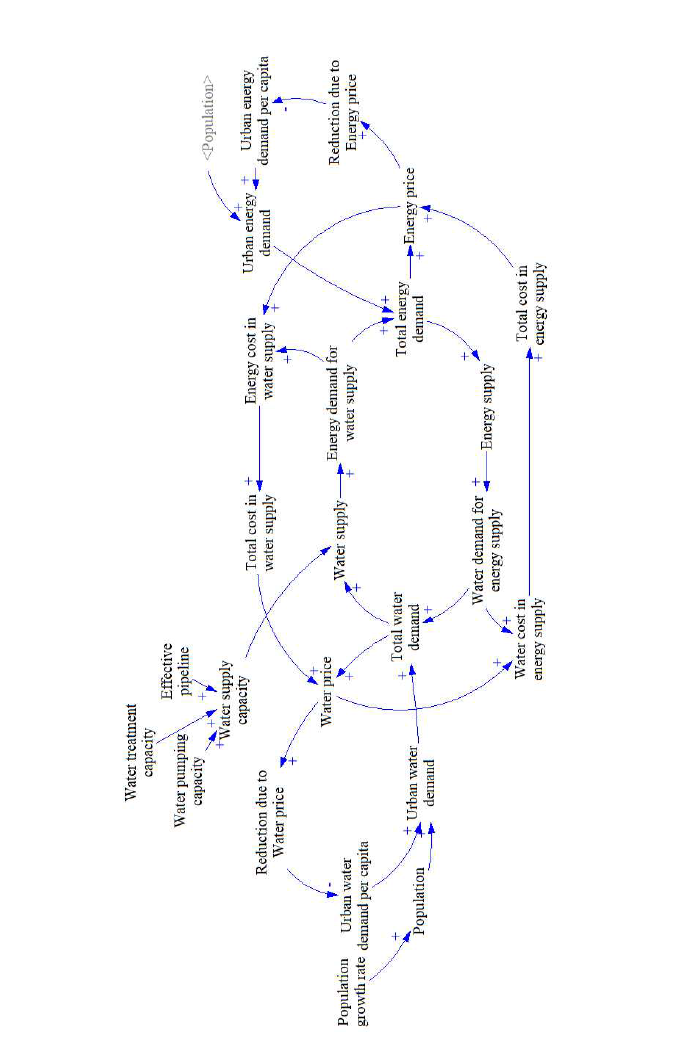

표 도시 내 에너지 및 상수도 공급의 상호의존성 SD 모델

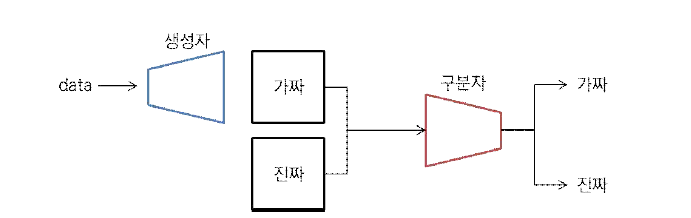

표 GAN 모델의 기본 구조

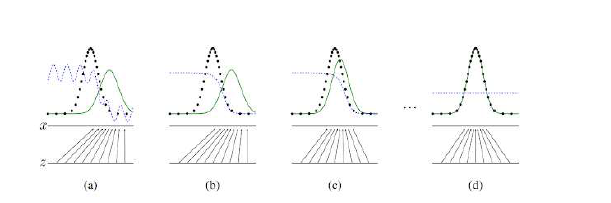

표 GAN 모델에서 학습 과정에 따른 생성자 및 구분자의 distribution 변화 도식화 (파란 점선: 구분자, 초록 실선: 생성자, 검정 점선: 학습 데이 터 분포)

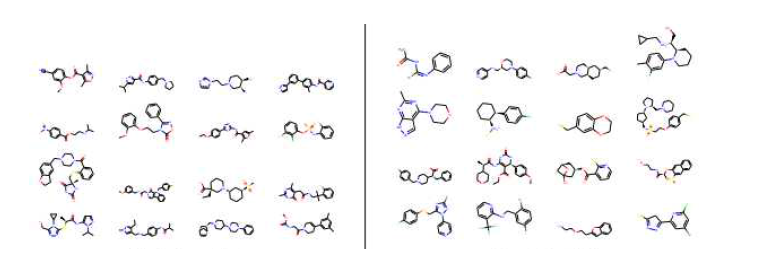

표 학습 데이터로 사용된 실제 분자구조(좌)와 GraphGAN 모델이 생성한 분자구조(우)

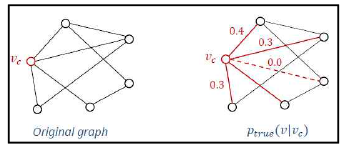

표 GraphGAN 모델에서 생성자의 학습

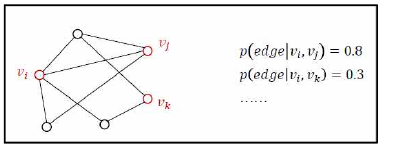

표 GraphGAN 모델에서 구분자의 학습

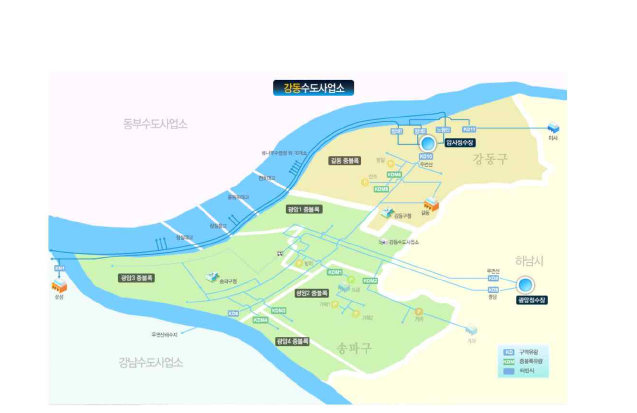

표 서울시 강동수도사업소의 상수도 공급망

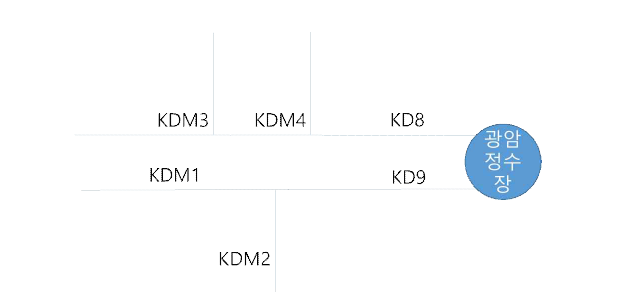

표 ESN 모델 적용 대상 상수도 공급망 모식도

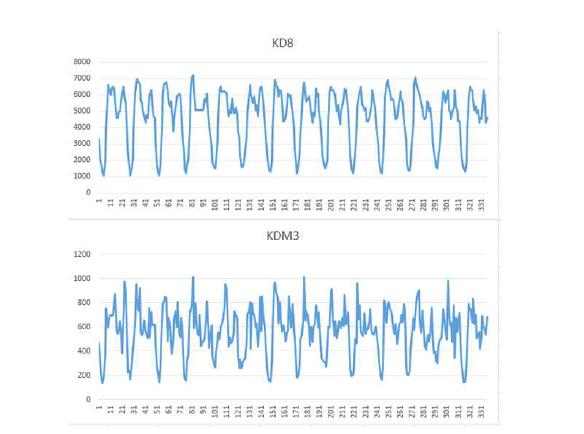

표 상수도 공급량 데이터 예시(2017.08.01.~2017.08.14., 시간 단위 데이터)

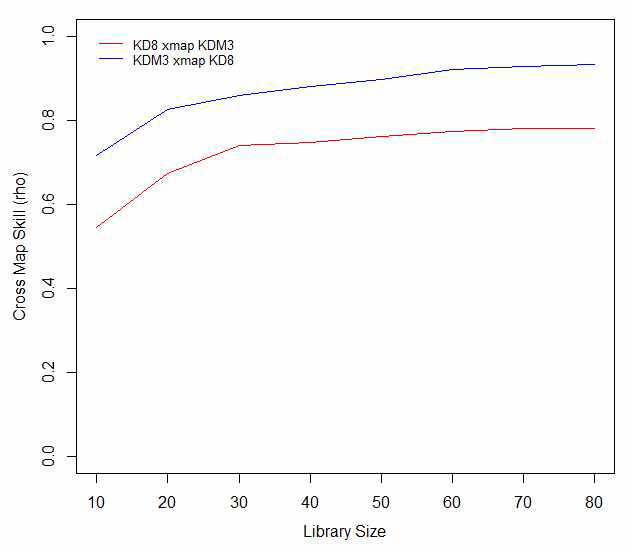

표 KD8, KDM3 상수관 유량의 인과 계수

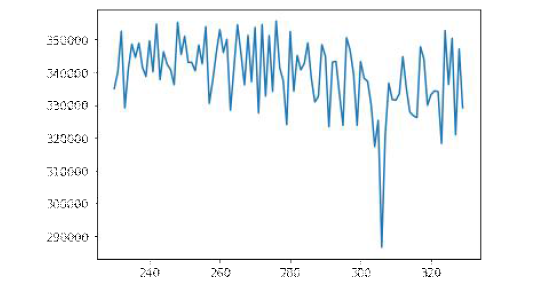

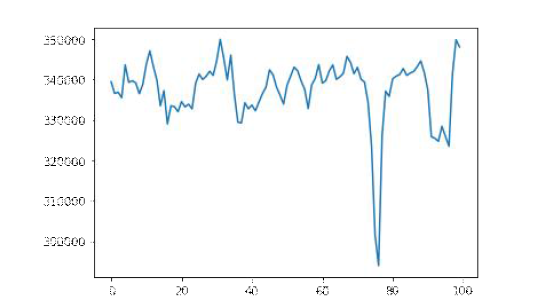

표 ESN 모델을 통해 예측한 일일 상수도 공급량
표 실제 상수도 공급량 (그림 16과 비교)

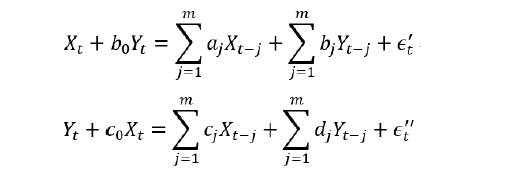

표 그레인저 인과관계

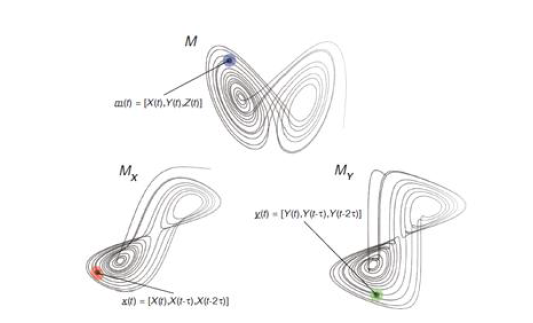

표 시스템 변수의 재구축[22]
표 수렴 교차 사상의 인과 계수 정량화

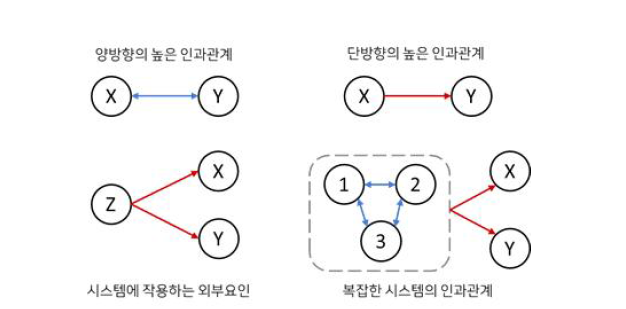

표 인과관계 분석에 기반한 시스템 구조 추측의 예시 ([22]를 참고로 저자 작성)

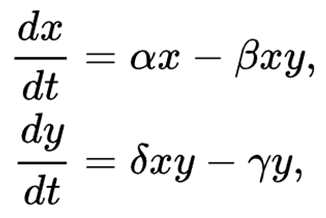

표 Lotka-Volterra model

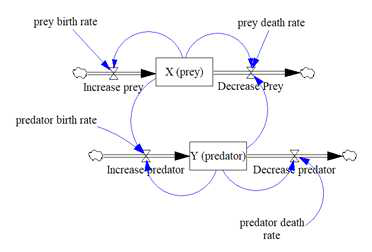

표 Lotka-Volterra 모델을 구현한 SD 모델

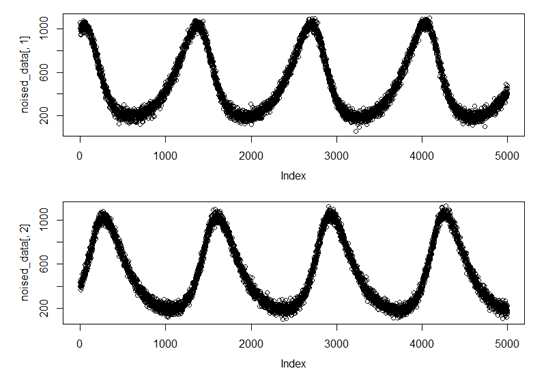

표 의도적인 노이즈가 추가된 포식자(위)와 피식자(아래)의 시뮬레이션 데이터
표 포식자와 피식자 변화량 사이에서 발견되는 높은 인과계수

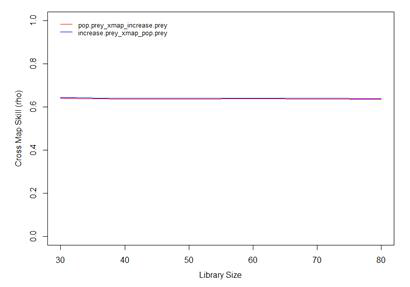

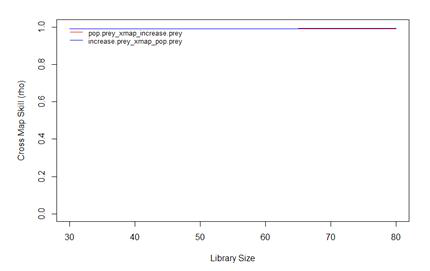

표 피식자와 포식자 변화량 사이에서 발견되는 높은 인과계수

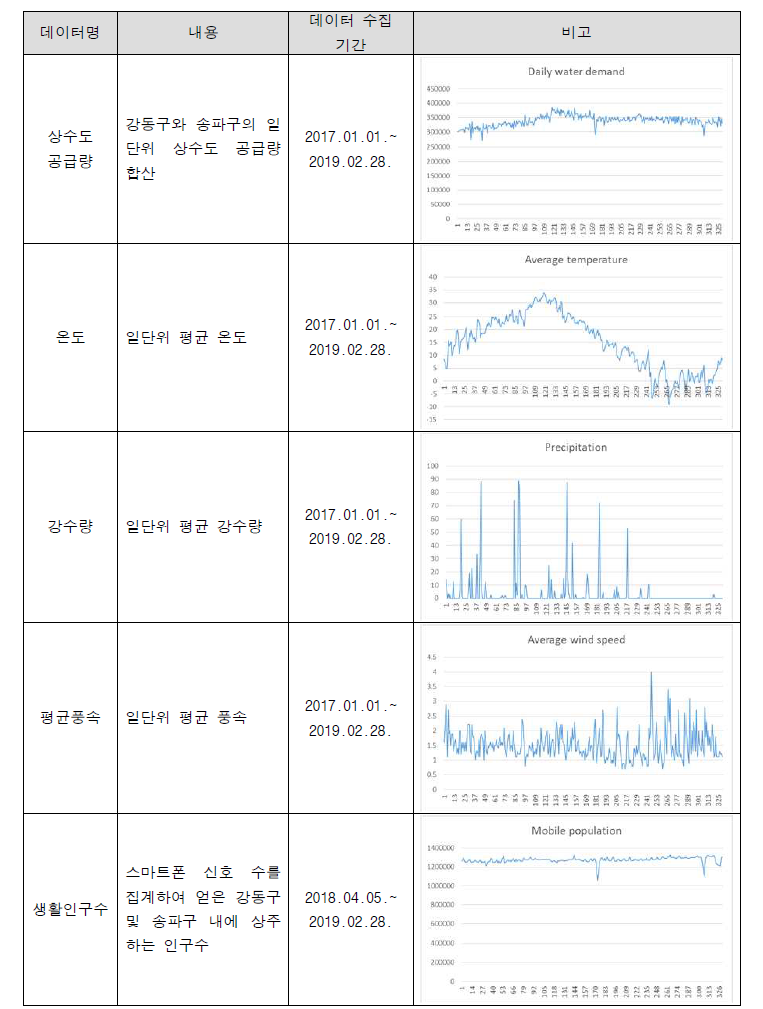

표 도시 내 사회기반시설 데이터 수집 현황

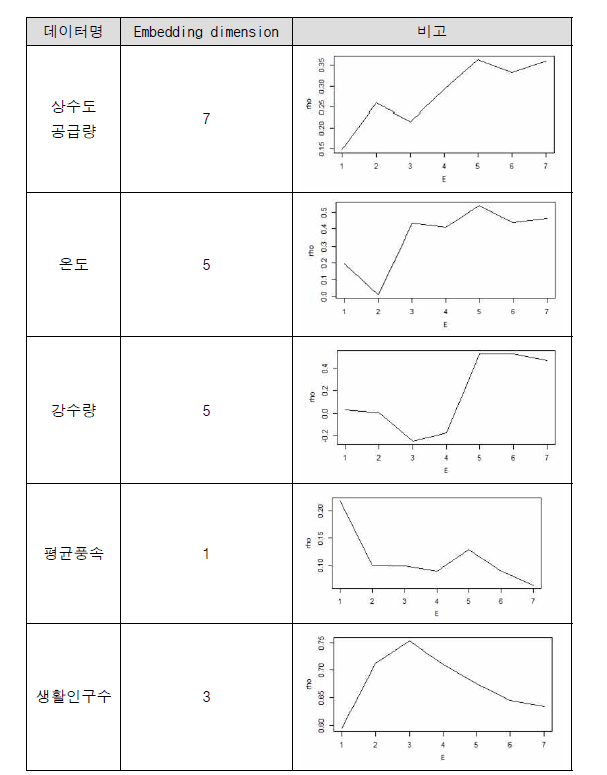

표 데이터들의 embedding dimension 계산 결과

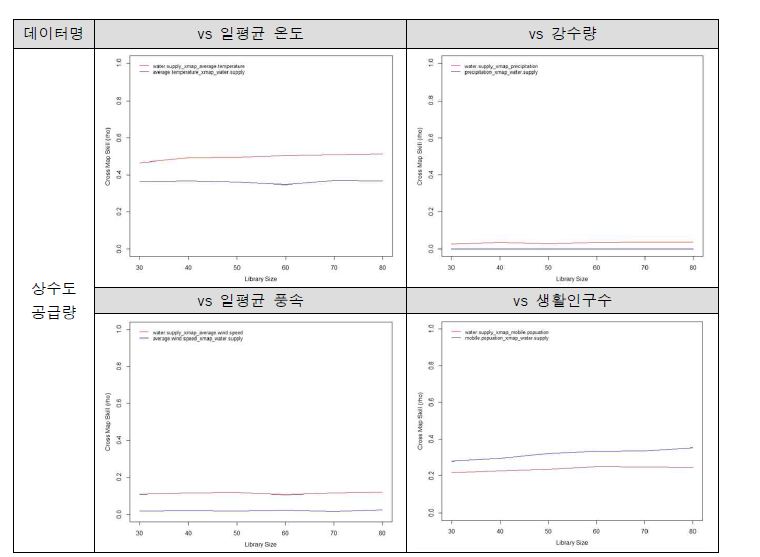

표 데이터 사이의 causality 비교 결과

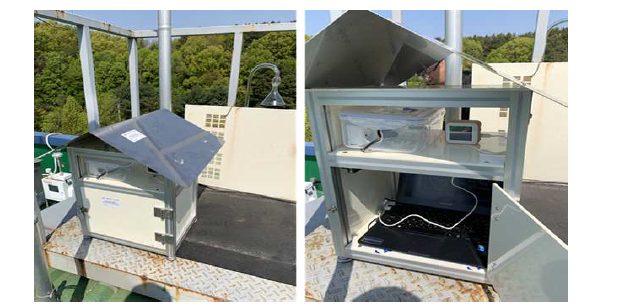

표 광산란 방식 IoT 미세먼지 센서를 탑재한 데이터 수집 장치

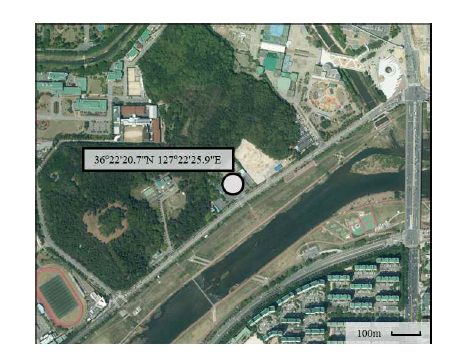

표 데이터 수집 장소 (대전보건환경연구원)
표 베타선 방식(검정) 및 광산란 방식(회색)으로 측정한 PM2.5 농도
표 국내 미세먼지 등급 기준 농도 [30]

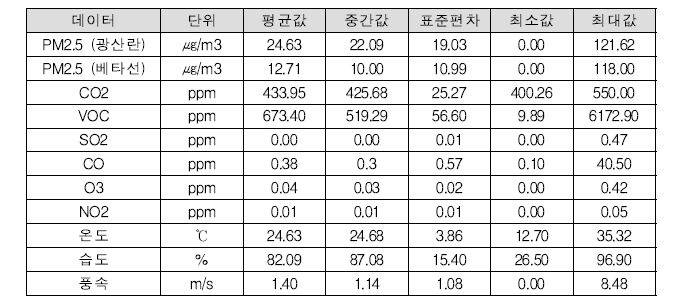

표 대전 보건환경연구원 옥상에서 수집된 데이터 통계치
표 LSTM 모델의 학습 파라미터

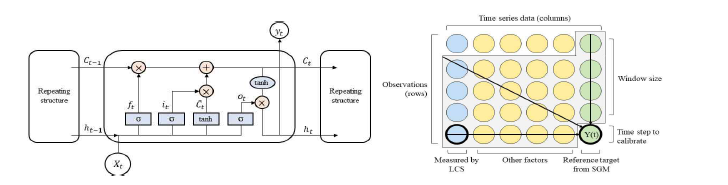

표 LSTM 모델(좌) 및 input 구조(우)

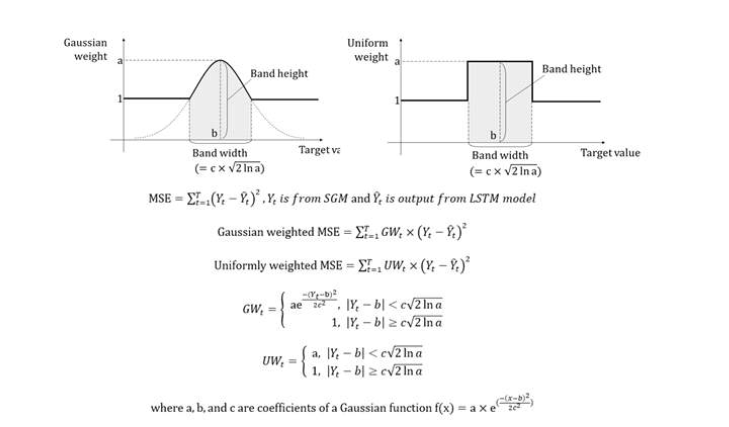

표 LSTM 모델의 loss function에 주어진 Gaussian-weight 및 uniform weight

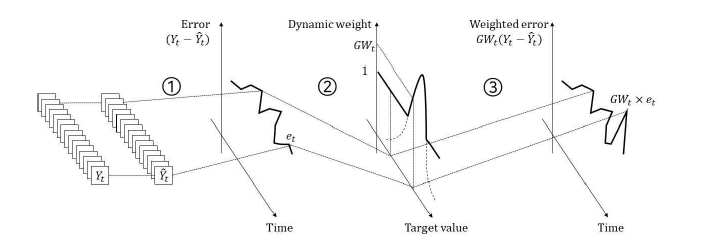

표 Gaussian-weighted loss function 적용 개념도

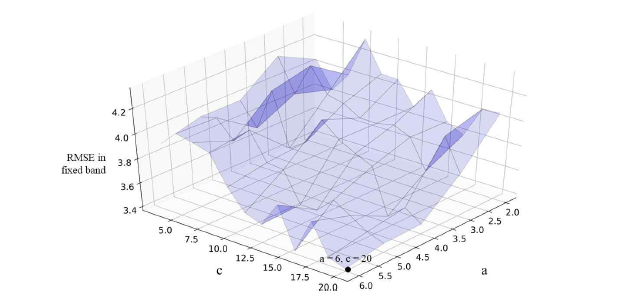

표 주어진 Gaussian-weight에 따른 밴드 내부의 보정 성능(RMSE)변화

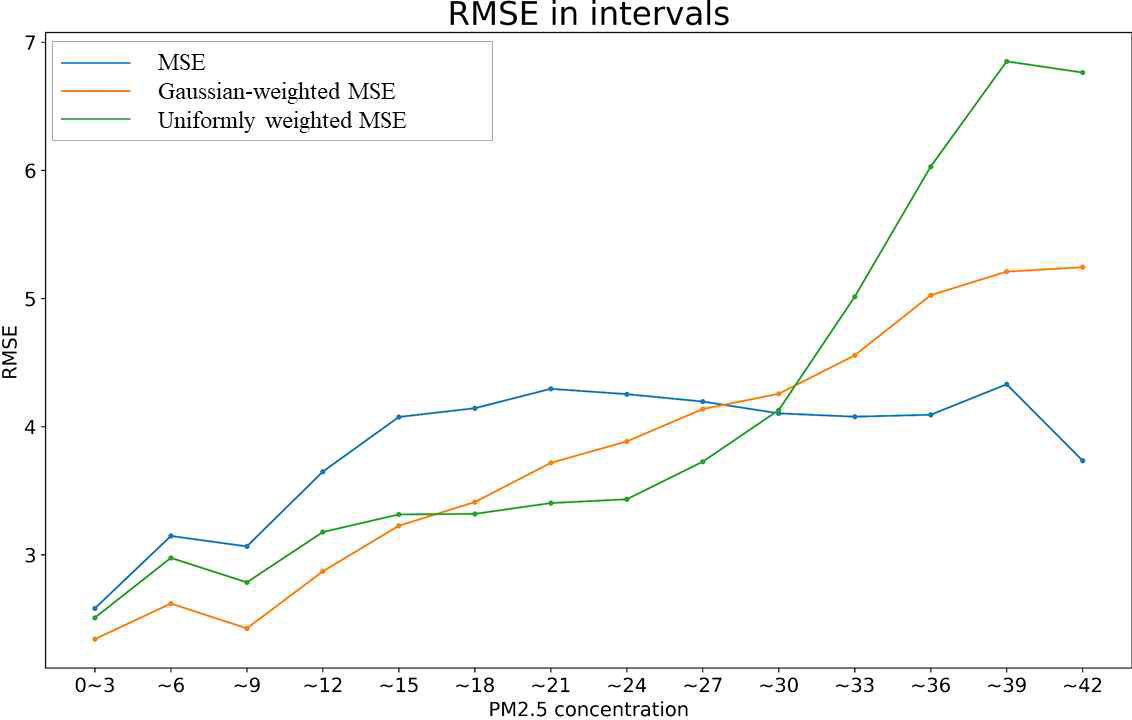

표 가중치 유형에 따른 LSTM 모델의 PM2.5 농도 구간별 보정 성능(RMSE)

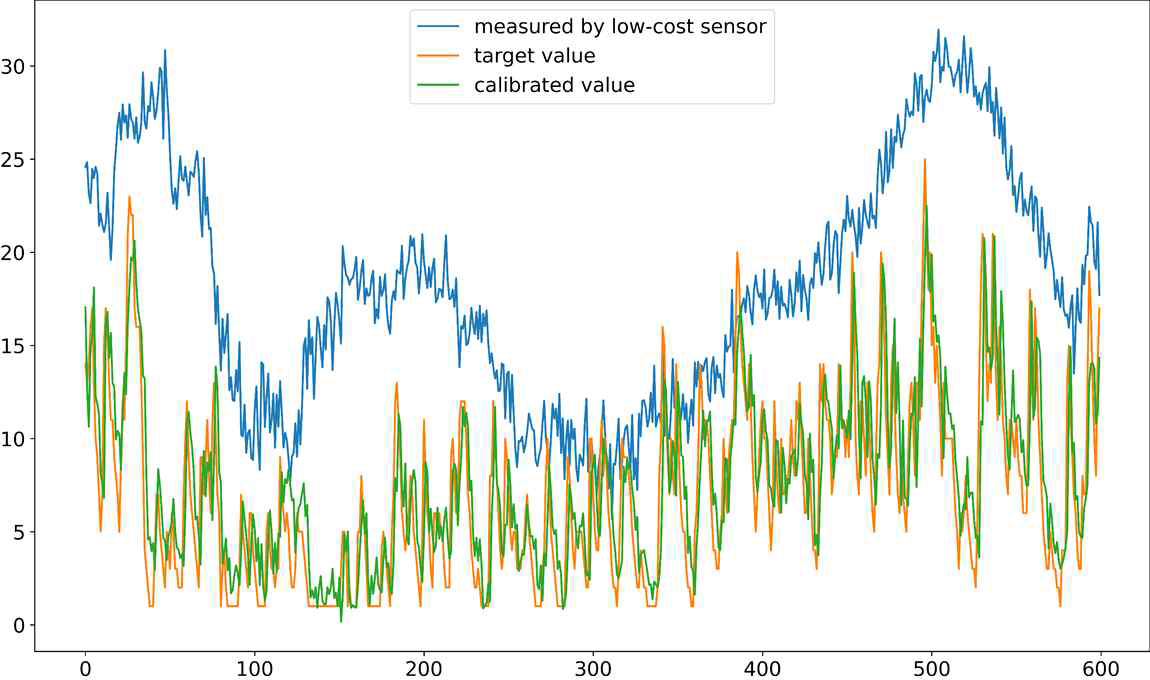

표 베타선 방식(주황), 광산란 방식(파랑) 및 보정값(초록)
표 가우시안 파라미터 변화에 따른 LSTM 모델의 예측력

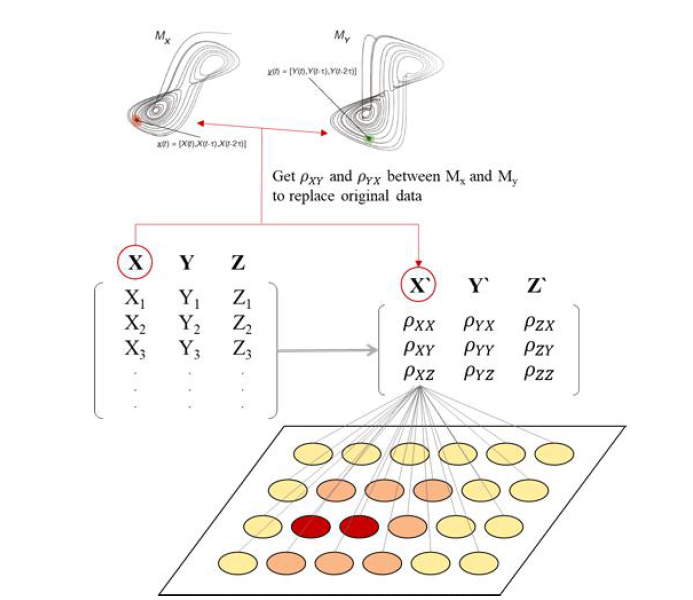

표 CCM과 SOM을 결합한 변수 선택 방법 도식화

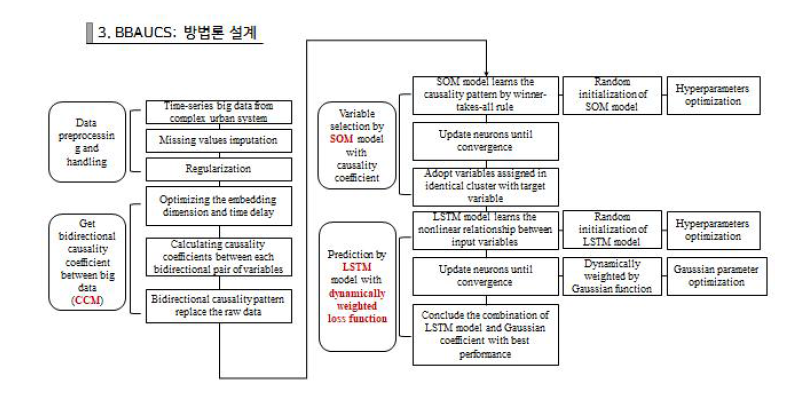

표 Deep-SD 모델로 개발된 빅데이터 예측 방법론(BBAUCS)

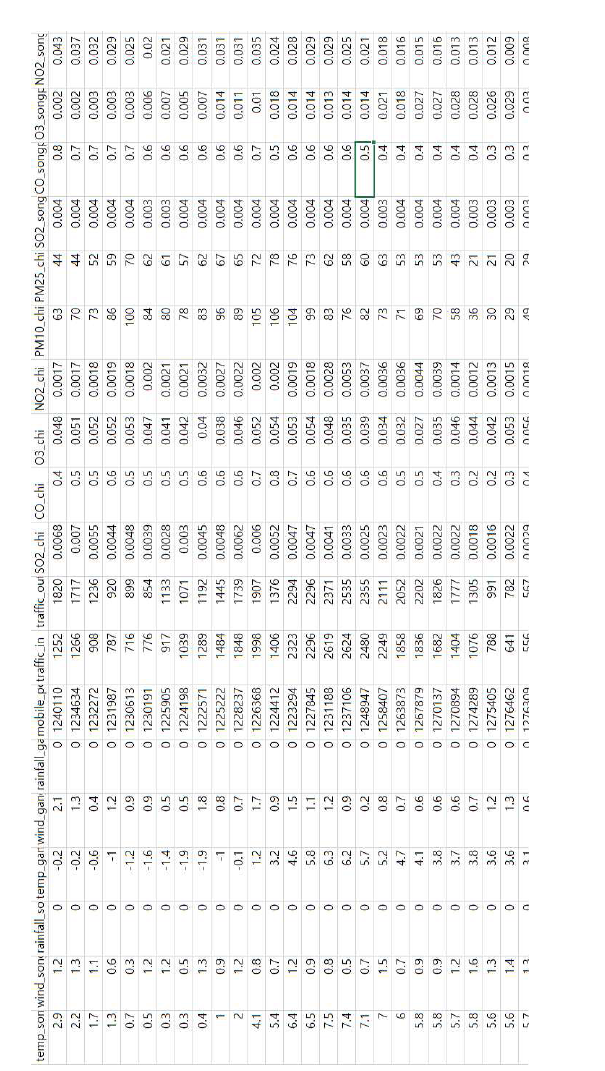

표 실제로 수집된 데이터 일부 (시작 부분)
표 실제 수집된 데이터 일부 (마지막 부분)
표 수집된 데이터별 센서 측정 지점

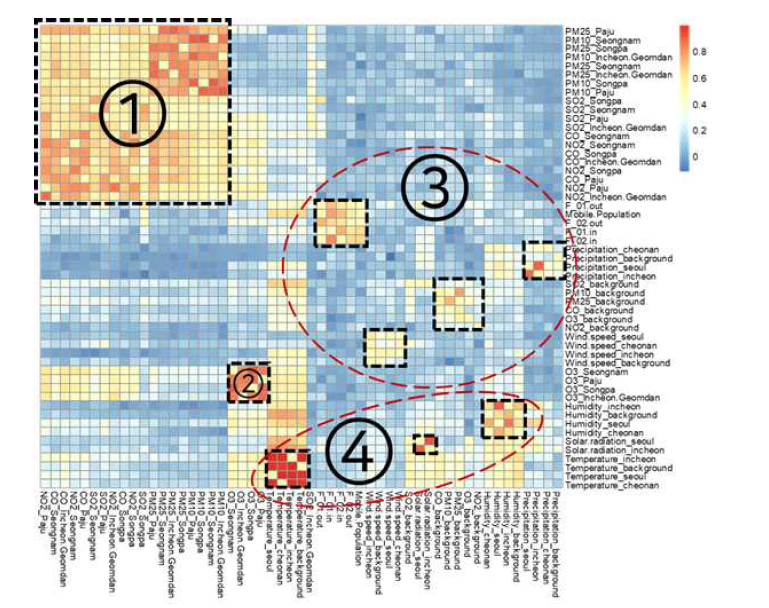

표 빅데이터 변수 간 인과계수 분석 결과 (2019년 계절관리기간 사례)

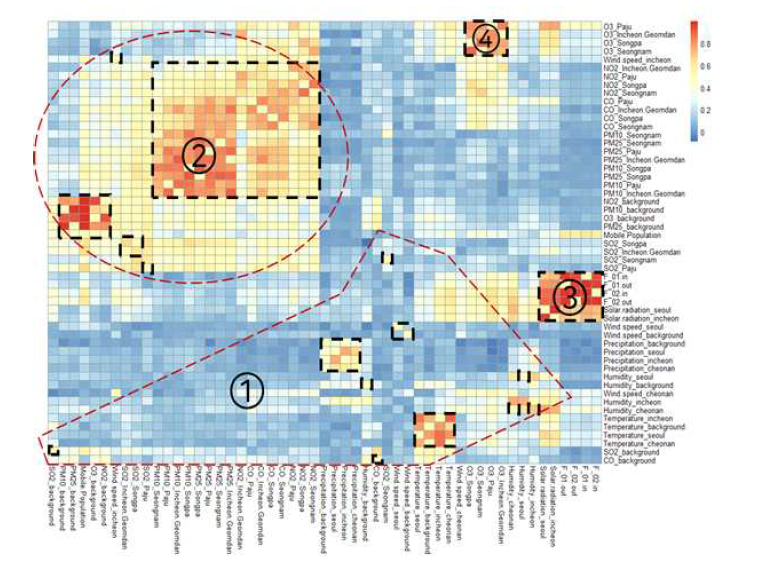

표 빅데이터 변수 간 인과계수 분석 결과 (2020년 계절관리기간 사례)
표 SOM 모델의 학습에 사용된 하이퍼파라미터

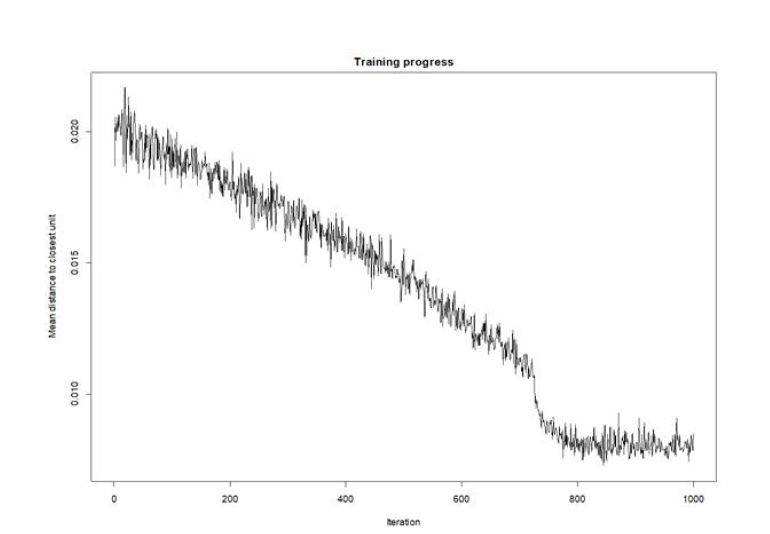

표 SOM모델의 학습 과정에서 이웃 뉴런 간 평균 거리의 변화 및 수렴
표 SOM 모델의 학습 결과 (P-matrix, 2019년 계절관리기간 사례)
표 SOM 모델의 학습 결과 (U-matrix, 2019년 계절관리기간 사례)

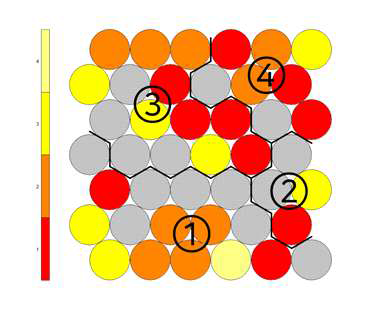

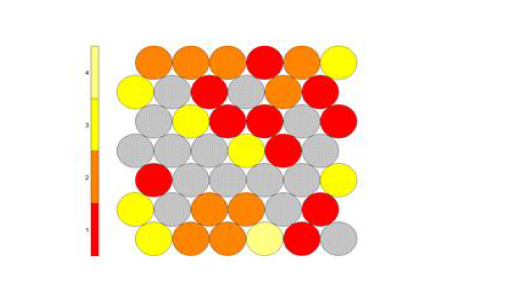

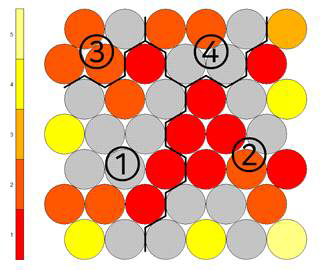

표 SOM 모델의 클러스터링 결과 (2019년 계절관리기간 사례)

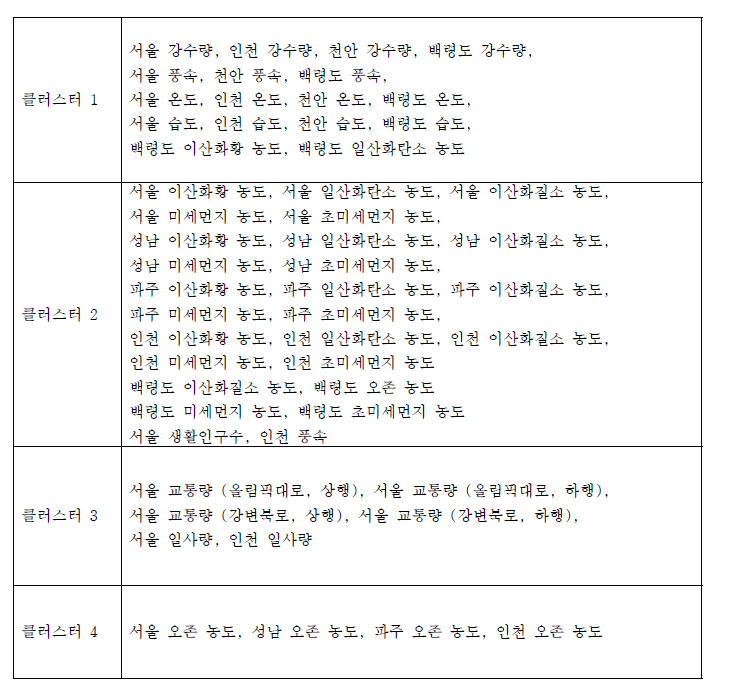

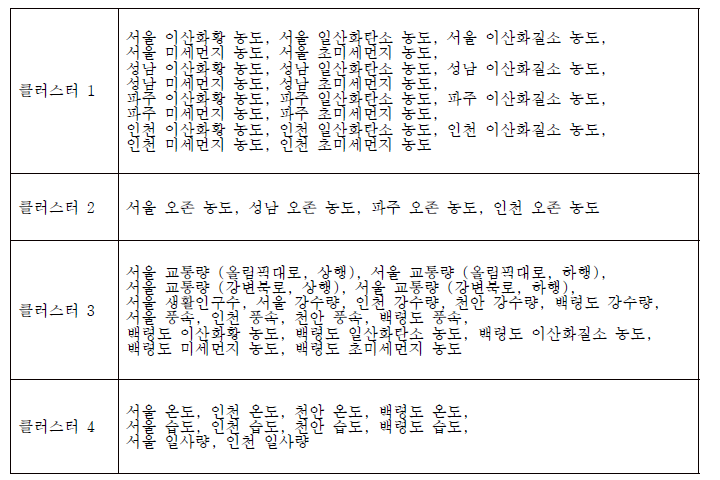

표 2019년 계절관리기간 서울시 빅데이터 클러스터링 결과 (그림 38과 비교)

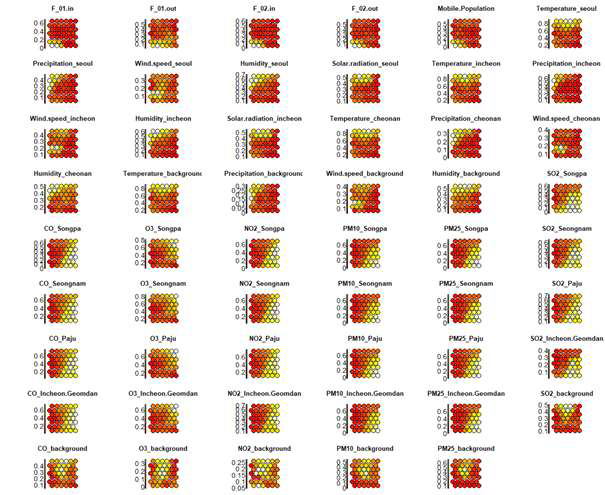

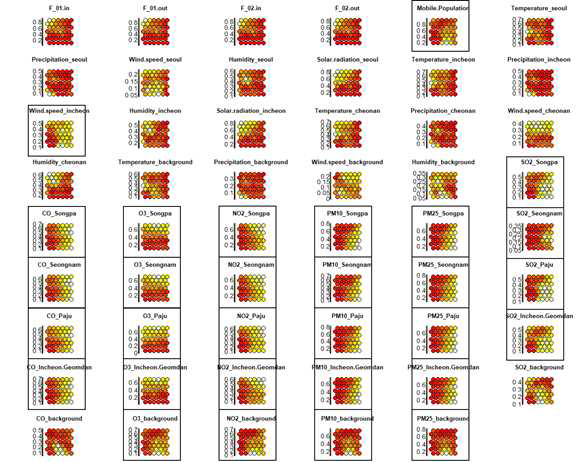

표 SOM 모델 뉴런의 학습 결과에 대한 각 변수들의 기여도(2019년 계절관리기간 사례)
표 SOM 모델의 학습 결과 (P-matrix, 2020년 계절관리기간 사례)
표 SOM 모델의 학습 결과 (U-matrix, 2020년 계절관리기간 사례)
표 SOM 모델의 클러스터링 결과 (2020년 계절관리기간 사례)
표 SOM 모델 뉴런의 학습 결과에 대한 각 변수들의 기여도(2020년 계절관리기간 사 례)
표 2020년 계절관리기간 서울시 빅데이터 클러스터링 결과 (그림 42과 비교)

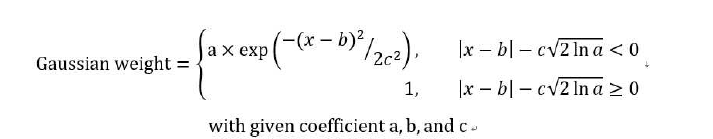

표 손실 함수에 가해지는 가우시안 함수 형태의 가중치 수식

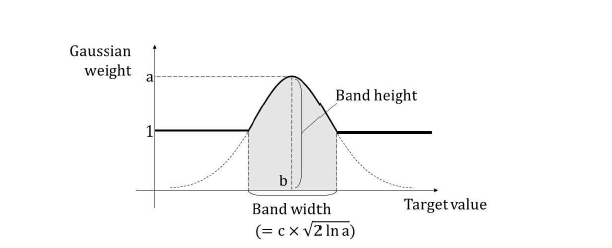

표 가우시안 형태의 가중치 그래프

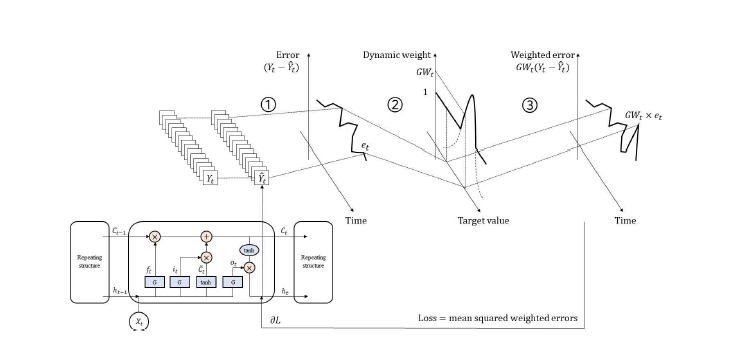

표 밴드 내부의 오차 증폭 및 손실 함수 계산과 역전파 과정

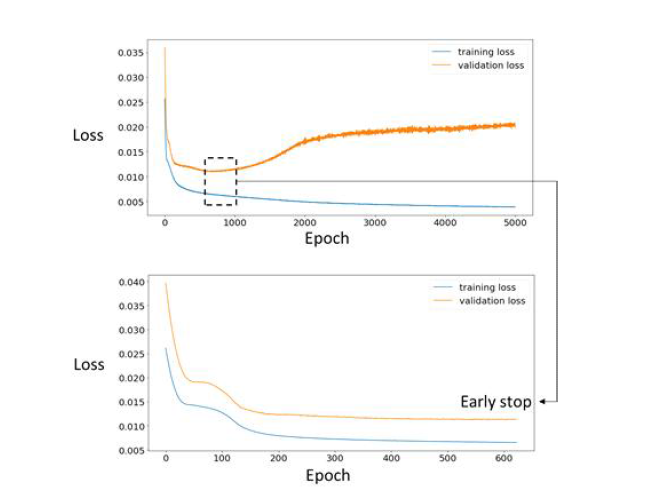

표 학습에 따른 loss 변화 및 조기 종료 조건 설정 예시

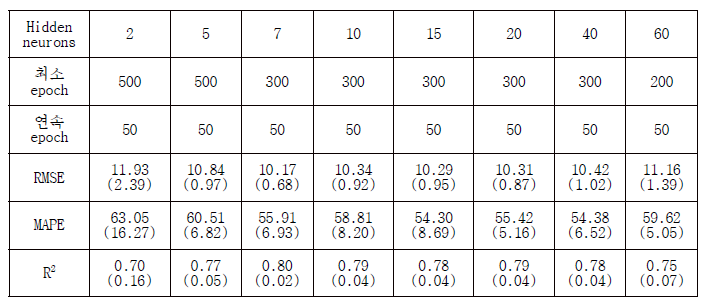

표 은닉층의 뉴런 수에 따른 LSTM 모델의 성능 비교 결과

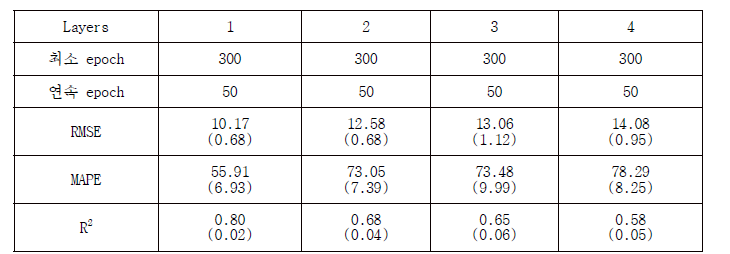

표 은닉층의 깊이에 따른 LSTM 모델의 성능 비교

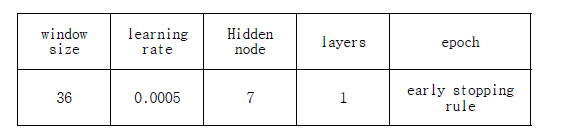

표 LSTM 모델의 하이퍼파라미터

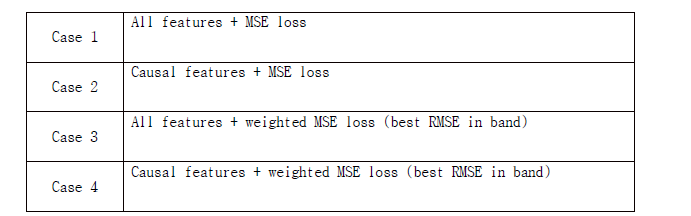

표 방법론 적용에 따른 예측력 비교 조건

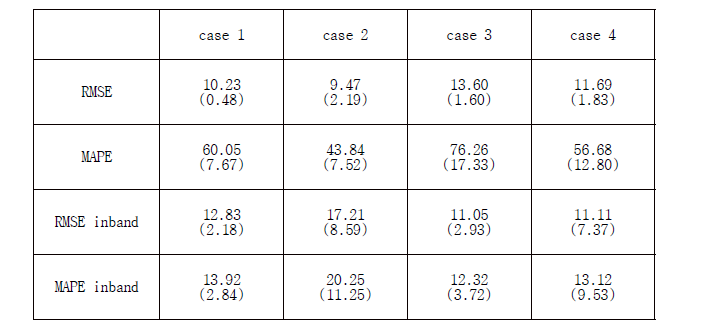

표 방법론 적용에 따른 LSTM 모델의 예측력 비교

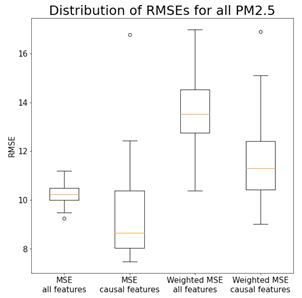

표 BBAUCS 적용에 따른 전체 테스트 셋에 대한 RMSE 비교

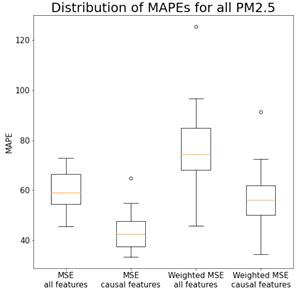

표 BBAUCS 적용에 따른 전체 테스트 셋에 대한 MAPE 비교

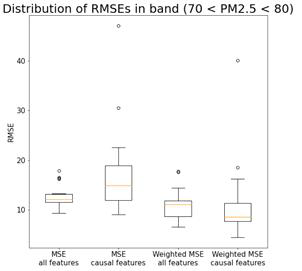

표 BBAUCS 적용에 따른 밴드 내부의 RMSE 비교

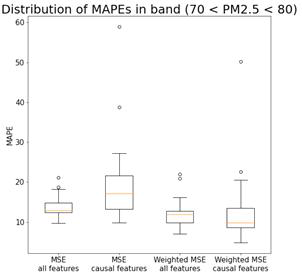

표 BBAUCS 적용에 따른 밴드 내부의 MAPE 비교

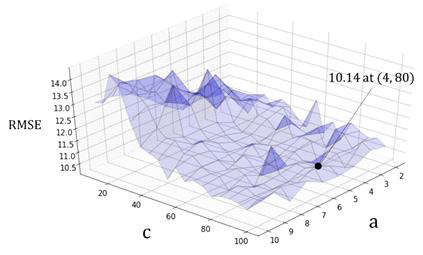

표 동적 가중치의 계수 변화에 따른 LSTM 모델의 RMSE 변화

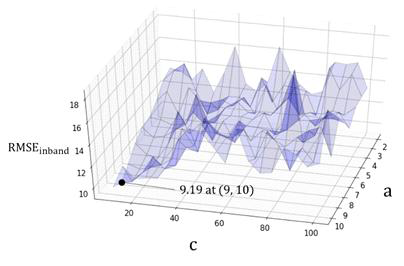

표 동적 가중치의 계수 변화에 따른 LSTM 모델의 밴드 내부 RMSE 변화

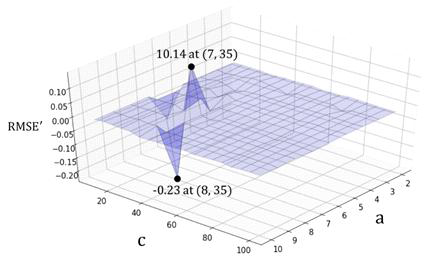

표 동적 가중치의 계수 변화에 따른 LSTM 모델의 밴드 내부 RMSE` 변화

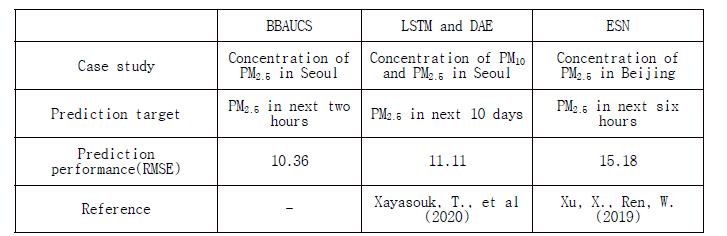

표 BBAUCS와 유사 방법론의 예측 성능 비교
