초록 ▼

3. 개발결과 요약
□ 최종목표
○ 심해(3,000m급) Oil & Gas 플랜트 설비 및 URF 시스템 설치 기술 개발

○ End Product
- 설치 대상물별 표준 설치 절차서(Installation Procedure): SW
- 설치 절차별 작업성능 평가 기법: SW
- 설치 선단 및 장비 통합운용 시스템: SW
- 심해 플랜트 설비용 석션 하이브리드 기초: HW
- 고정밀 위치 제어 시스템: SYS

□ 개발내용 및 결과
○ 심해 URF 설치 설계/해석 기술

3. 개발결과 요약
□ 최종목표
○ 심해(3,000m급) Oil & Gas 플랜트 설비 및 URF 시스템 설치 기술 개발

○ End Product
- 설치 대상물별 표준 설치 절차서(Installation Procedure): SW
- 설치 절차별 작업성능 평가 기법: SW
- 설치 선단 및 장비 통합운용 시스템: SW
- 심해 플랜트 설비용 석션 하이브리드 기초: HW
- 고정밀 위치 제어 시스템: SYS

□ 개발내용 및 결과
○ 심해 URF 설치 설계/해석 기술
- URF 시스템별 특성 분석 및 설치 순서도 도출
- URF 시스템별 FMEA 평가 절차 및 Contingency Plan 작성
- 실해역 URF 시스템 설치 엔지니어링
1. 실해역 및 시나리오 선정
2. 설치 해석 및 FMEA 평가
3. 표준 설치 절차서 완성 및 결과 분석

○ 해저 Foundation 및 Stable Lowering 기술
- 심해저 플랜트 석션 기초 성능 평가 및 석션 하이브리드 기초 개념 설계
- 심해저 플랜트 석션기초 관입 및 지지력 성능 기본 설계 가이드라인 개발
- 해저 기초부의 Nearshore Pilot Test 수행 및 결과 분석, 개선 사항 도출
- 심해저 석션 하이브리드 기초 설계 및 시공 종합 가이드라인 작성
- 심해저 플랜트 설비의 설치 시뮬레이션 및 설치작업 성능평가
- 해저설비의 설치공법별 모형시험 성능평가
- 심해 설치작업 계측 및 모니터링 시스템 개발
- 해저플랜트 Pilot 실해역 해저 설치 Test 및 성능평가
- 심해저 플랜트 설비의 통합 설치운용기술(절차서) 개발

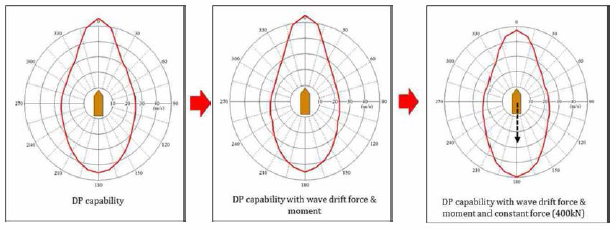

○ 고정밀 Dynamic Positioning 제어 및 해석 기술

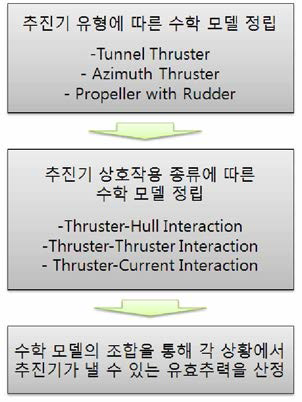

- 추진기 수학 모델 개발 및 설치 관련 문헌 조사
- 추진기 상호작용 CFD 해석 기술 개발
- 추진기 상호 작용 모형 시험 수행, CFD 해석 기술 검증 및 설치선의 DP 실선 운용 자료 확보를 위한 실선 계측
- 추력 분배 시간 최소화 프로그램 개발 및 설치 시나리오를 고려한 DP 제어기 개발
- DP 시제품 및 심해 설치용 DP 운영 시뮬레이터 제작 및 검증

□ 기술개발 배경
해저시스템의 설치 산업은 해저 자원 개발에 있어서 필수적인 분야로 해저 Foundation, 해저 생산 시스템, 해저 콘트롤 시스템 등 해저 자원 개발에 있어서 필요한 모든 장비를 설치하는 작업 및 엔지니어링을 포함한다.
육상/천해 자원의 고갈과 에너지 수요 증가에 따라 심해저 자원 개발에 대한 수요가 지속적으로 증가하고 있다. 해저시스템 설치 산업은 현재 개발이 활발하게 진행 중인 수심 1,500m이하에서 해저시스템 설비 설치를 주로 다루고 있으나 추후 심해저 자원 개발의 추세에 따라 심해저 즉, 수심 3,000m까지 확장될 것으로 예상한다.
2010년대 중반 국제 유가 하락 등으로 해양플랜트 시장의 성장세가 주춤하고 있다. 하지만 장기적인 관점에서 석유 및 가스에 대한 수요는 증가할 것으로 예상한다. 향후 개발 가능성이 높은 심해자원 생산용 해양플랜트의 시장 진입을 위해서 해저시스템 설치 산업은 시장 진입을 위한 초기 발판을 마련해 줄 수 있는 사업 영역이다.

□ 핵심개발 기술의 의의
○ 해양플랜트 FEED 및 EPCI 수행을 위한 핵심 원천 기술 확보
○ 심해저 설치 설계 기술 자립화 및 국산화
○ 해외 선진업체(DNVGL)와 적극적인 협력을 통한 설치 기술 개발 및 검증
○ 해양플랜트 설치 공사에 적용 실적 확보
○ 해저 설치 Pilot Test 경험 확보

□ 적용 분야
○ 해양 플랜트 설치 설계 및 성능 평가
- 심해 URF 설치
- 해저 Foundation 및 Stable Lowering 설치
- 해상 작업을 위한 Dynamic Positioning 제어
○ 해양 플랜트 설치 관련 공법 및 신기술 개발

(출처 : 기술개발사업 최종보고서 초록 15p)

목차 Contents

• 표지 ... 1
• 제출문 ... 2
• 최종보고서 초록 ... 13
• 기술개발사업 주요 연구성과 ... 22
• 제 1 장 서론 ... 44
• 제 1 절 과제의 개요 ... 44
• 제 2 장 과제 수행의 내용 및 결과(기술개발 내용 및 방법) ... 44
• 제 1 절 최종 목표 및 평가 방법 ... 44
• 제 2 절 연차별 개발 내용 및 개발 범위 ... 46
• 제 3 절 수행 결과의 보안등급 ... 77
• 제 4 절 유형적 발생품(연구시설, 연구장비 등) 구입 및 관리 현황 ... 78
• 제 3 장 결과 ... 87
• 제 1 절 연구개발 최종 결과 ... 87
• 제 2 절 연구개발 추진 체계 ... 104
• 제 3 절 고용 창출 효과 ... 110
• 제 4 절 자체보안관리진단표 ... 111
• 제 4 장 사업화 계획 ... 122
• 제 1 절 시장 현황 및 전망 ... 122
• 제 2 절 사업화 계획 ... 122
• 제 3 절 향후 추가 기술 개발 계획(개발기술 응용 등) ... 124
• 끝페이지 ... 126
